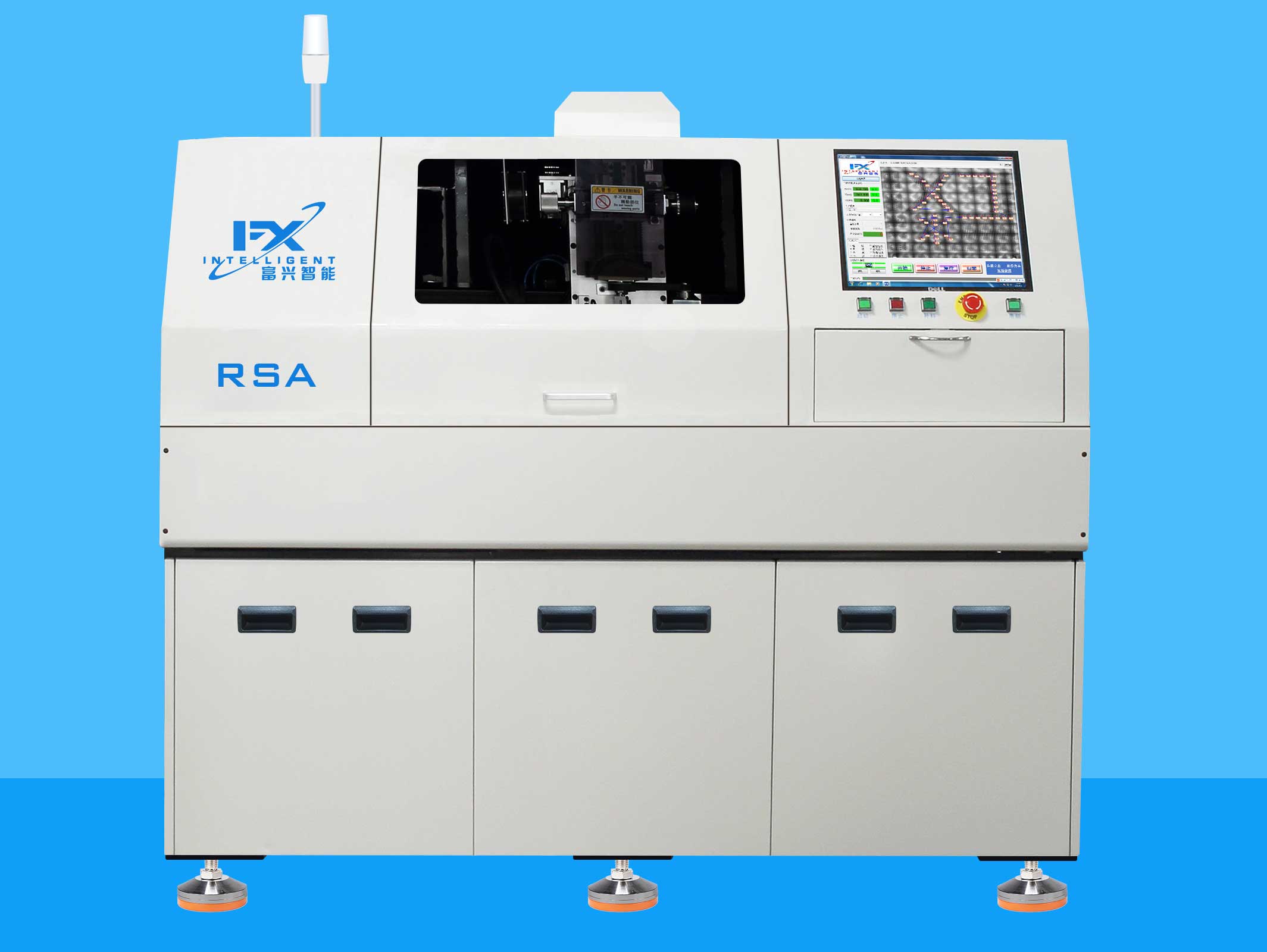

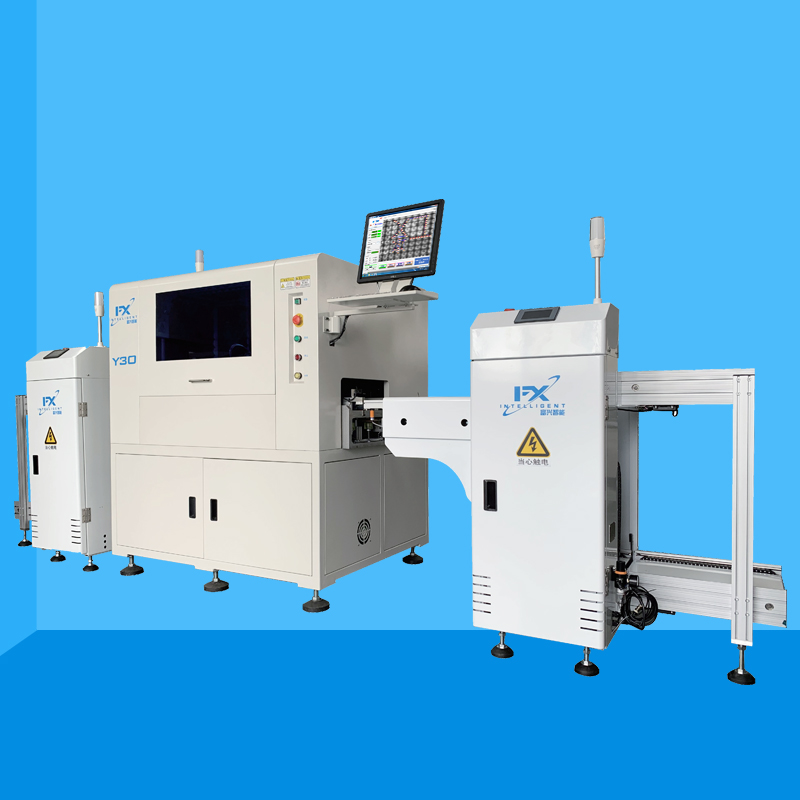

高速立式插件机设备特点:
实现人机界面对话
高密度插入方式360度角度插入,增量为1度工作台正反转(顺时针、逆时针双方向旋转)
进口精密丝杆及AC伺服马达驱动,定位精度小于0.001MM
机器视觉系统,多点Mark视觉较正,提高坐标的准确性,减少产品的不良
配置UPS,在不稳定电压时更稳定,断电后可运行15分钟,有效保护系统程序,避免插件错误及损坏PCB板
USB接口数据传输
技术参数
理论速度 |
23000PCS/H |
插入方向 |
360°,增量为1° |
引线跨距 |
双间距2.5/3.5/5.0/7.5/10.0MM(可选配) |
基板尺寸 |
最小50MM*50MM,最大350MM*280MM |
基板厚度 |
0.79~2.36MM |
元件规格 |
最大高度为23MM,最大直径为13MM |
元件种类 |
电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、线圈、电位器、保险丝座、熔断丝等立式编带封装料。 |
元件引线剪角长度 |
1.2~2.2MM(可调) |
元件引线弯角角度 |
10-35°(可调) |
机器尺寸(长*宽*高) |
主机1700mm×1300mm×1600mm+(10站位)1200mm×1450mm×1200mm |
机器重量 |
1600KG |
使用电源/功率 |
220V,AC(单相)50/60HZ,2.0KVA/1.6KW(节能型) |
系统保护 |
不间断电源(UPS)配置,断电后可运行15分钟 |
使用气压/用气量 |
0.6MPA/0.3立方米/分钟 |
机器噪音 |
小于65分贝 |
孔位校正方式 |
影像视觉系统,多点MARK视觉校正 |
驱动系统 |
AC伺服,AC马达 |
数据输入方式 |
USB接口输入(EXCEL文档格式) |
控制系统 |
中文操作界面(WINDOWS系统控制平台)戴尔液晶显示器 |
线路板输送方式 |
全自动(运输方向可选) |
