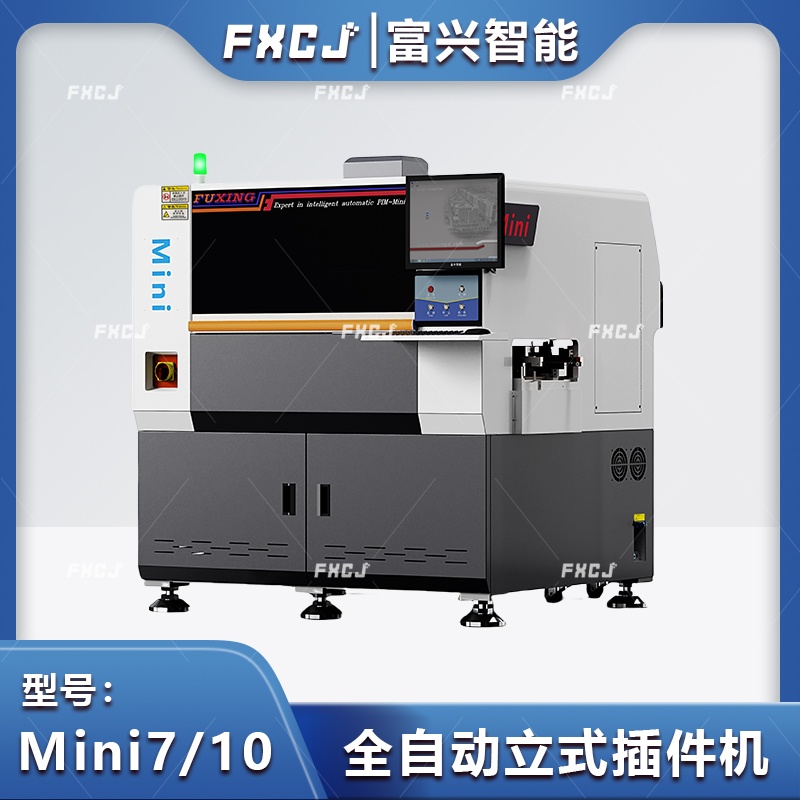

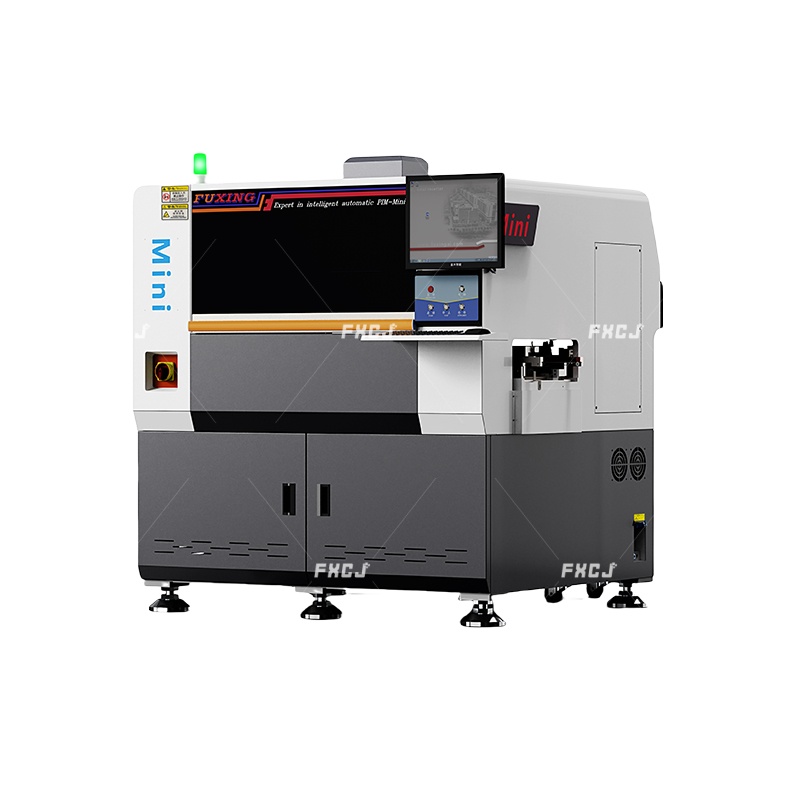

型号 Model No
|
Mini 7 插装精度0.01mm，Insertion accuracy | Mini 10 插装精度0.01mm，Insertion accuracy |
|
理论速度 Theoretical Speed
|
插件0.19秒/点，过板3秒/件，Insert 0.19 sec/pcs , transfer 3 sec/pcs | |
|
供料器数量 Feeder Number
|
标配7支立式飞达，std. radial feeder 7 sets | 标配10支立式飞达，std. radial feeder 10 sets |
|
插入方向&跨距 Insertion Angle & Lead Pitch
|
标配：-90°~+90°，选配：360°，增量为1°；2.5/3.5/5.0/7.5/10.0mm可按跨距选配组合定制 Std.: -90° ~ +90°,Opt.: 360°, 1° increment; 2.5/3.5/5.0/7.5/10.0 mm, configurable by span. |
|
|
元件种类&规格 Component Type & Size
|
适用于立式编带封装料，编带孔距12.7/15mm；元件最大高度23mm，最大直径13mm，可定制 Applicable to radial tape packaging Component, paper hole distance 12.7/15 mm. Max. height 23 mm. Max. diameter 13mm customizable |
|
|
元件引线剪脚长度
|
1.2~2.2 mm | |
|
元件引线弯脚角度
|
5~45° | |
|
PCB上下元件可通过高度 Passable Height of PCB Sides
|
上23mm/下8mm Upper 23 mm/ lower 8 mm |
|
|
PCB尺寸 PCB Size
|
过板尺寸最大L430*W290mm，插件范围最大L320*W265mm，左→右 Max. PCB passing size L430*W290mm,Max. insertion range L320*W265mm,above L→R |
|
|
PCB厚度&传送高度 PCB Thickness & Conveying Height
|
厚度0.79～2.36mm ，标准1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm,height 900±20mm |
|
|
使用电源&功率 Power Source
|
220V，AC，50/60Hz ，Apprx. 约0.5kW | |
|
使用气源&用气量 Air Source
|
0.6~0.8MPa,20m³/h | |
|
使用环境温度 Use Temp.
|
10~26℃ | |
|
设备噪音 Mch. Noise
|
Apprx.约 65 dB | |
|
设备重量 Mch. Weight
|
Apprx. 约900kg，7站 7 stations/约950kg，10站 10 stations | |
|
设备尺寸含供料器 Machine Dimension
|
L1.57*W1.57*H1.60m | |
|
控制系统 Control Sys.
|
Windows操作系统中英文界面、视窗平台、液晶显示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display |
|
|
驱动系统 Drive Sys.
|
AC伺服，AC马达 AC servo,AC motor | |
|
底座驱动方式 Base Drive Mode
|
标配：气动直驱；选配：电动凸轮直驱 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | |
|
CTA送料方式 CTA Feeding Mode
|
标配：气动直驱；选配：电动凸轮直驱 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | |
|
PCB输送方式 PCB Conveying Mode
|
标配：左→右，全自动，选配：右→左，全自动 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | |
|
数据输入方式 Data Input Mode
|
USB接口输入，EXCEL文档格式 USB input,excel format | |
|
AI智能图像扫描系统 AI Vision Sys.
|
高精度视觉自动取像，人机对话，操作可视。 High-precision automated imaging for intuitive, visual operation. |
|
|
AI智能识别编程系统 AI Programming Sys.
|
AI辅助快速编程，2分钟完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. |
|
|
AI智能Mark识别补偿系统 AI Mark Compensation Sys.
|
自动识别Mark点，AI算法补偿定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. |
|
|
AI智能防呆系统 AI Error-Proofing Sys.(Poka-Yoke)
|
误操作坐标超范围自动识别，系统锁定停机并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. |
|
|
AI智能Badmark识别系统 AI Badmark Recognition Sys.
|
1秒识别坏板并跳过，节省时间与物料。 Identifies and skips defective panels in 1 second, saving time and material. |
|
|
AI智能防错料系统 AI Component Verify Sys.
|
选配：料站二维码与物料条码识别比对，OK开机，NG报警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. |
|
|
AI智能识别补件系统 AI Auto-Repair Sys.
|
自动识别插入不良，自动执行精准补插。 Detects missing/faulty insertions and performs precision re-insertion. |
|
|
AI实时数据跟踪系统 AI Real-Time Monitoring Sys.
|
实时追踪生产数据，全程可视。 Tracks and visualizes production data across the entire process. |
|
|
MES管理系统 MES Integration Sys.
|
选配：实时上传生产数据，平台联动，辅助管理。 Opt.:Real-time data upload for platform synergy and management support. |
|
|
远程技术支持 Remote Support Sys.
|
工程师在线远程指导，快速排查与解决问题。 Online engineer guidance for rapid troubleshooting and resolution. |
|
