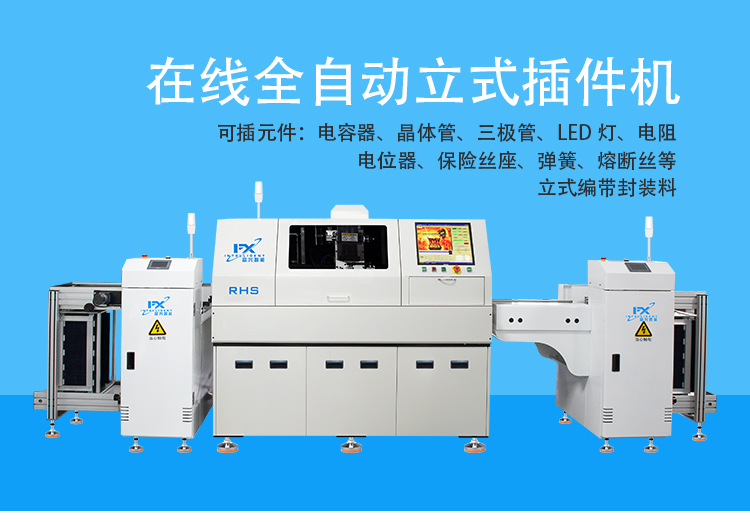

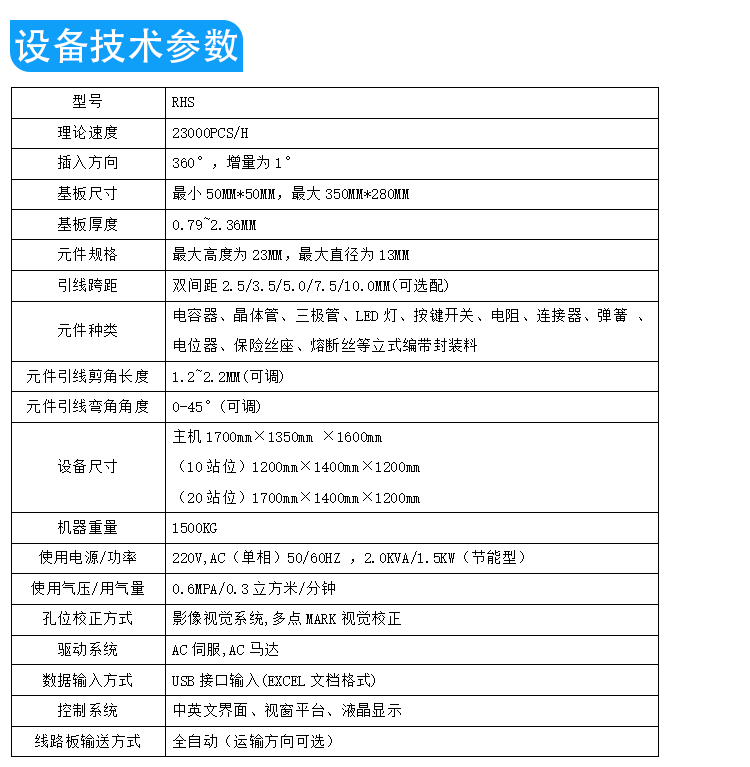

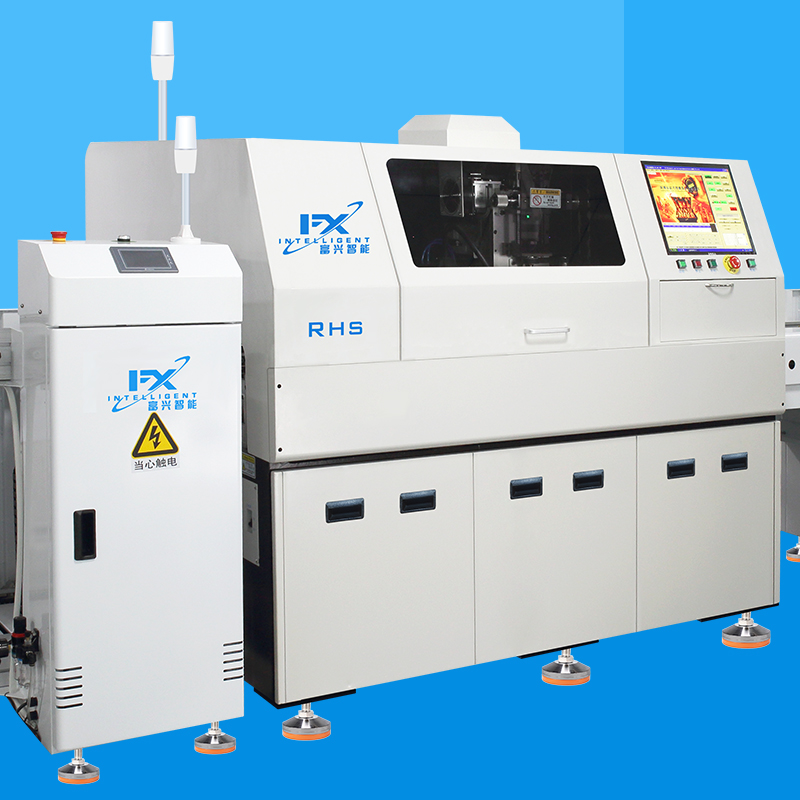

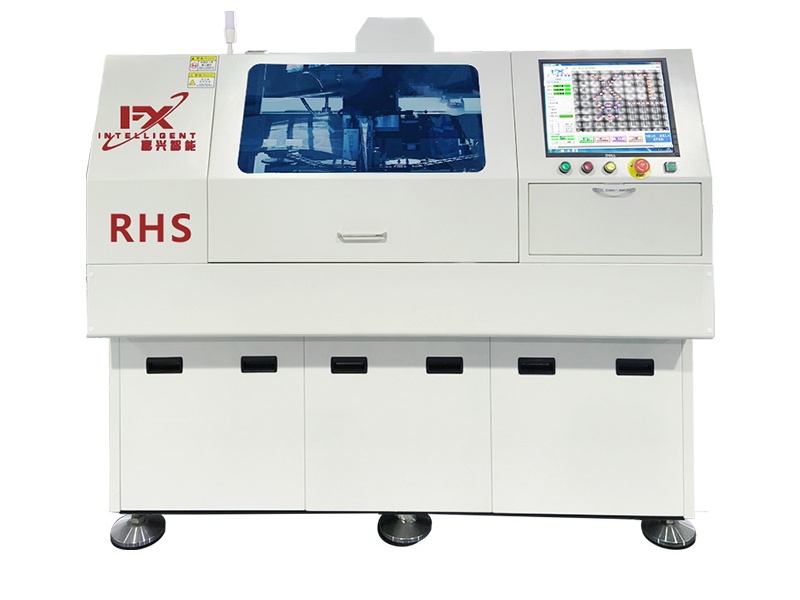

型号 |

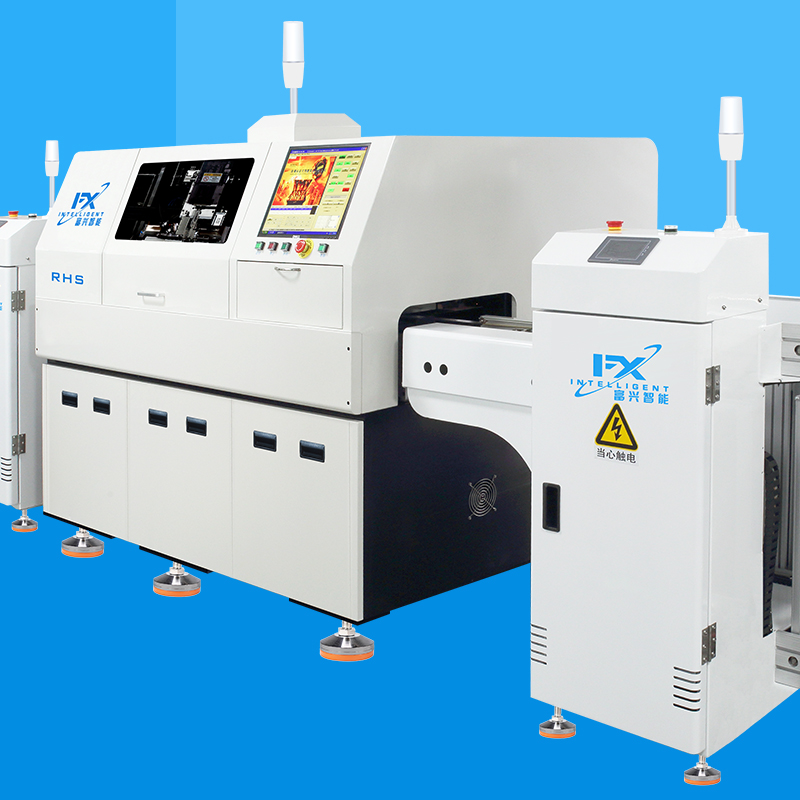

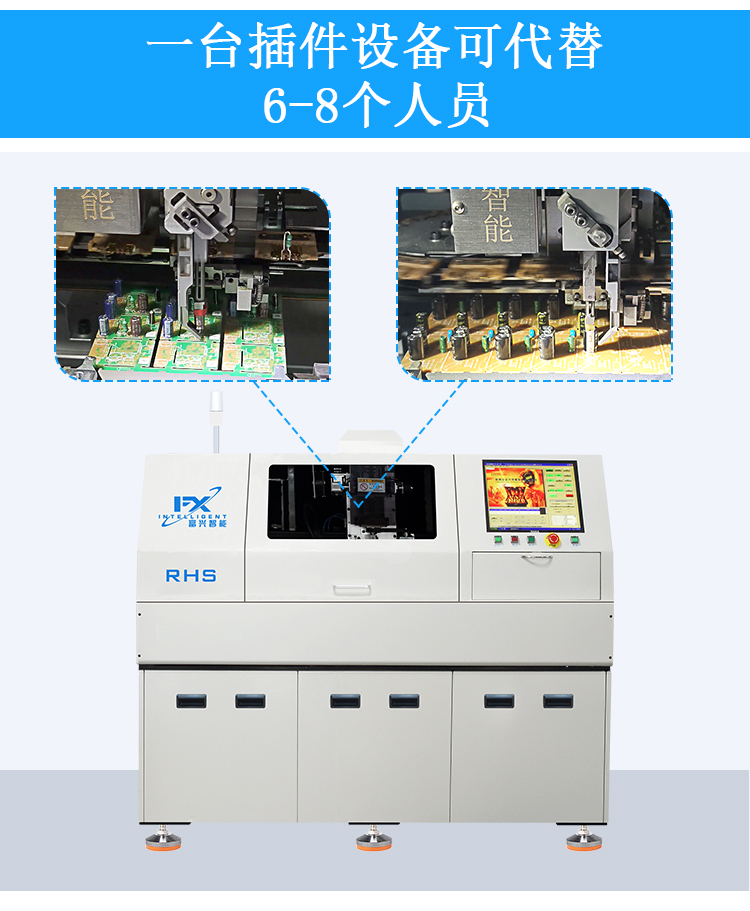

RHS |
|
理论速度 |
0.16秒/点 |
|
插入方向 |
标准：-90°~90°，360°可选，增量为1° |
|
基板传送高度 |
900±20mm |
|
基板传送速度 |
3 sec |
|

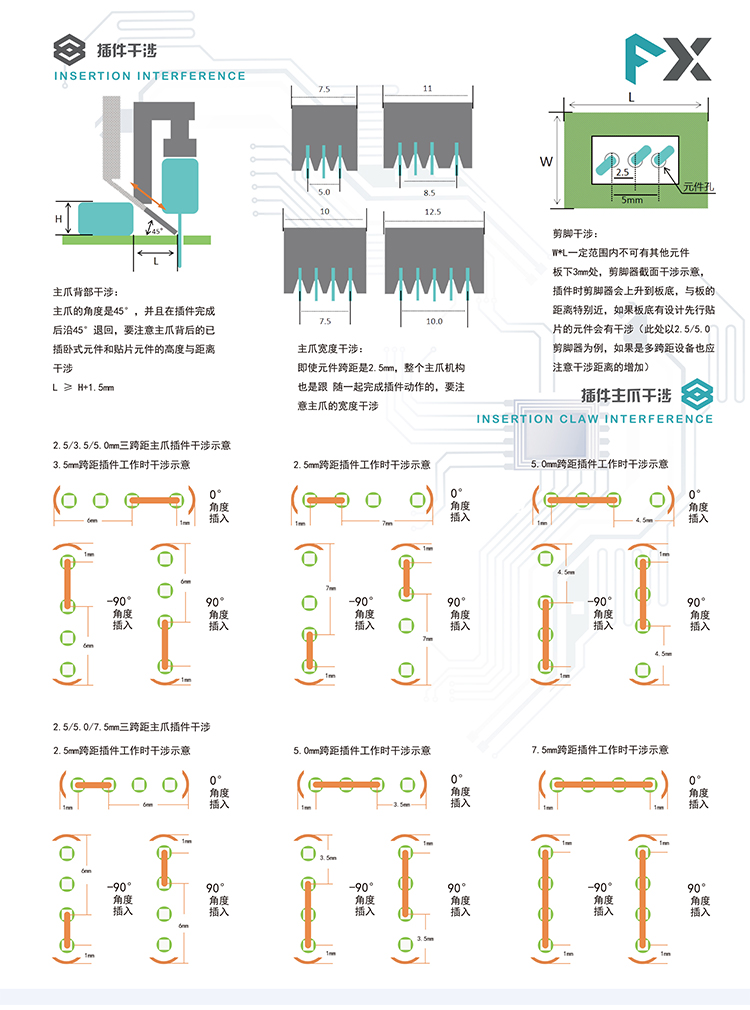

引线跨距 |
双间距2.5/3.5/ 5.0/7.5/10.0mm(可选配) |
|
基板尺寸 |
最小50mm*50mm，最大400mm*280mm |
|
基板厚度 |
0.79~2.36mm (标准：1.6mm） |
|
PCB上下元件可通过高度 |
上23mm/下8mm |
|
元件规格 |
最大高度为23mm，最大直径为13mm(可定制） |
|
元件种类 |
电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、弹簧 、电位器、保险丝座、熔断丝等立式编带封装料,纸带孔距12.7mm/15.0mm |
|
元件引线剪角长度 |
1.2~2.2mm(可调) |
|
元件引线弯角角度 |
5-45°(可调) |
|
设备尺寸 |
可选配、可定制 |
|
机器重量 |
约1600KG |
|
使用电源/功率 |
220V,AC（单相）50/60HZ ，1.6KW |
|
使用气压/用气量 |
0.6MPA/0.3立方米/分钟 |
|
孔位校正方式 |
CCD影像视觉系统,多点MARK视觉校正 |
|
驱动系统 |
AC伺服,AC马达 |
|
底座驱动方式 |
伺服电机+精密凸轮 |
|
CTA送料方式 |
伺服电机 |
|
编程方式 |
离线/在线（快速扫描编程功能） |
|
MES系统 |
MES系统，支持MES接口（可选配） |
|
数据输入方式 |
USB接口输入(EXCEL文档格式) |
|
不良PCB板识别 |
具有不良PCB板自动识别功能 |
|
防漏件系统 |
自动识别补料 |
|
控制系统 |
Windows操作系统中英文界面、视窗平台、液晶显示 |
|
线路板输送方式 |
全自动：左→右（标准）或右→左（选配） |
