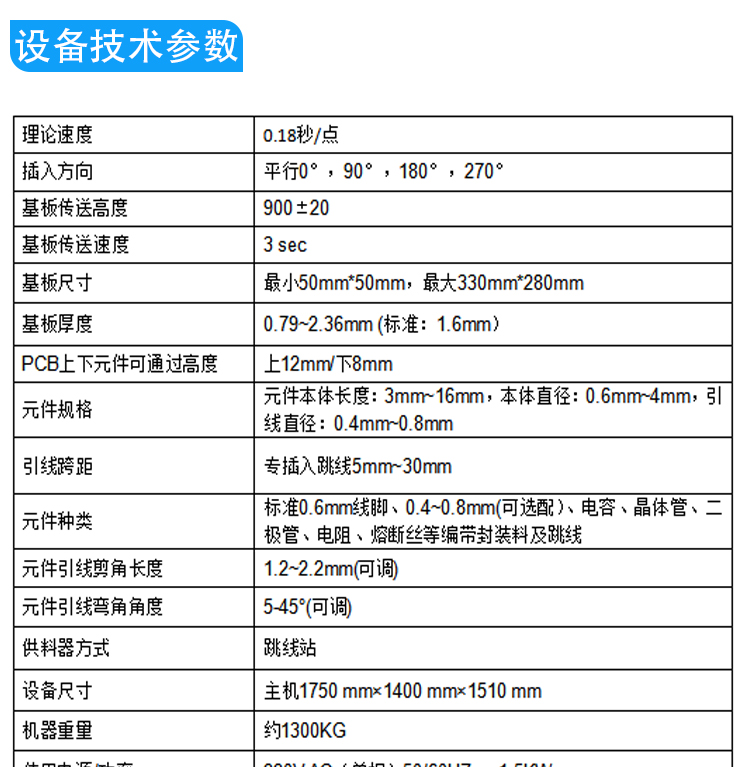

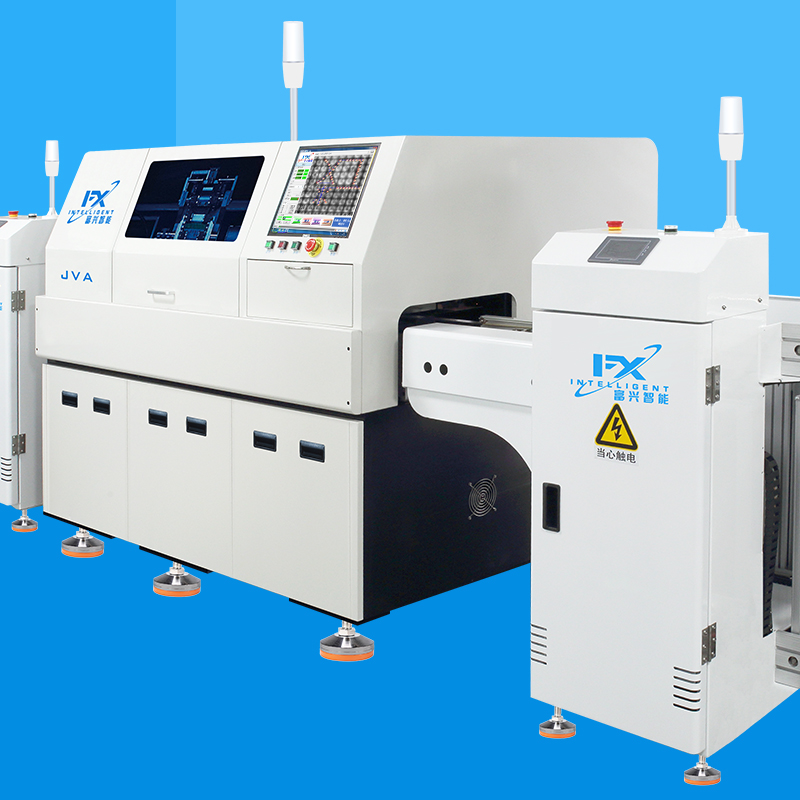

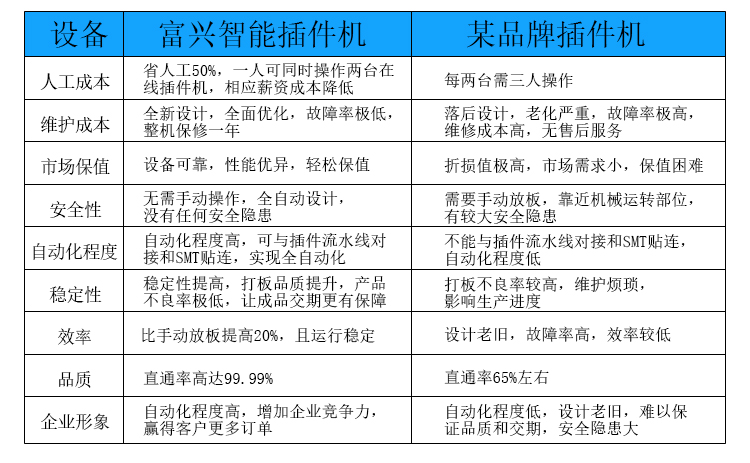

型号 |
Model |

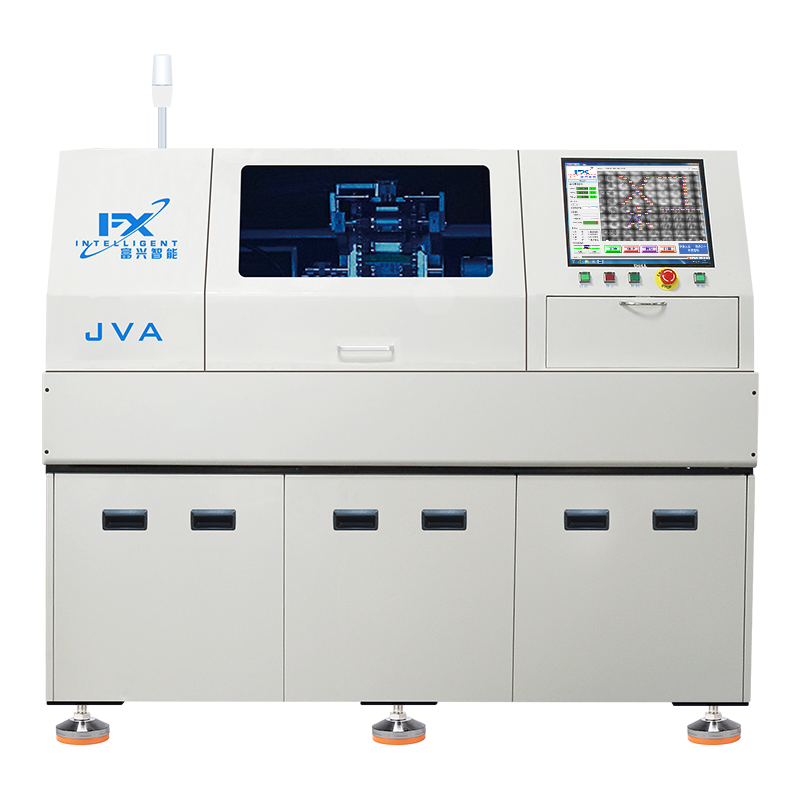

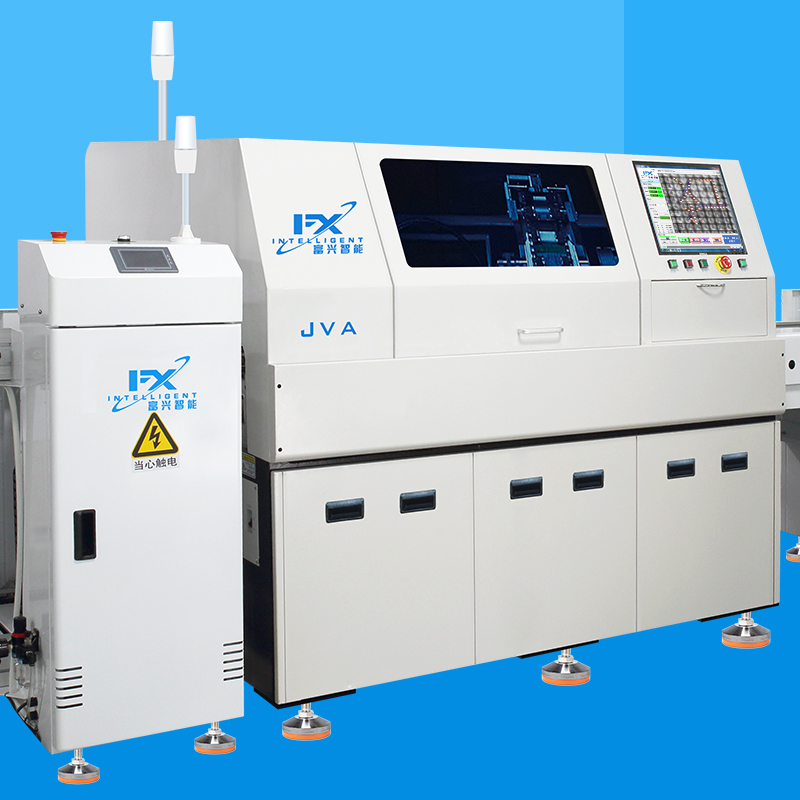

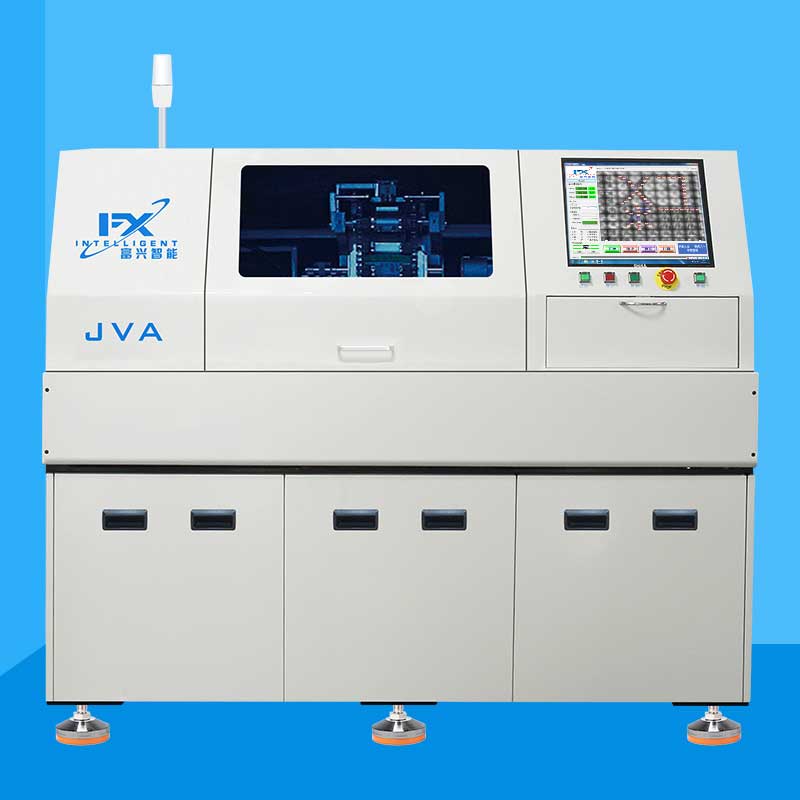

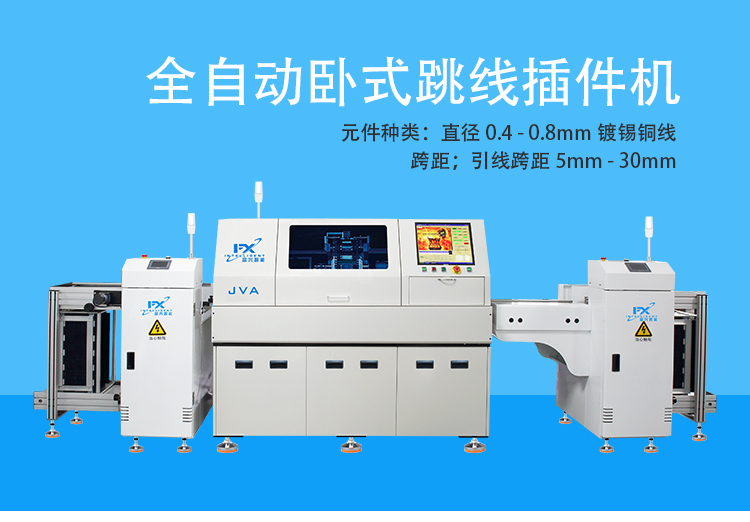

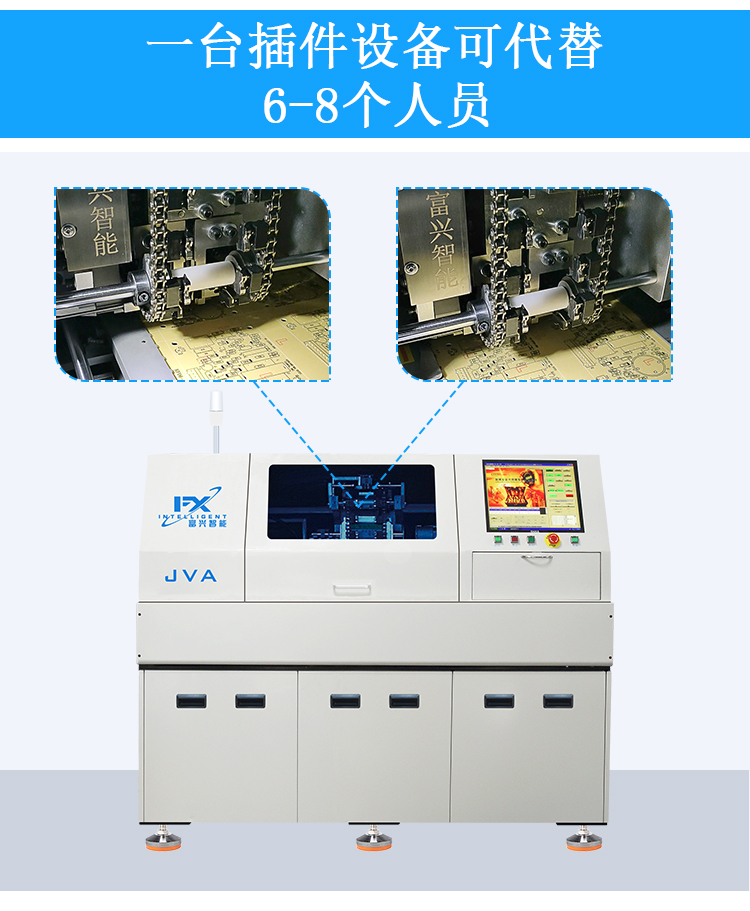

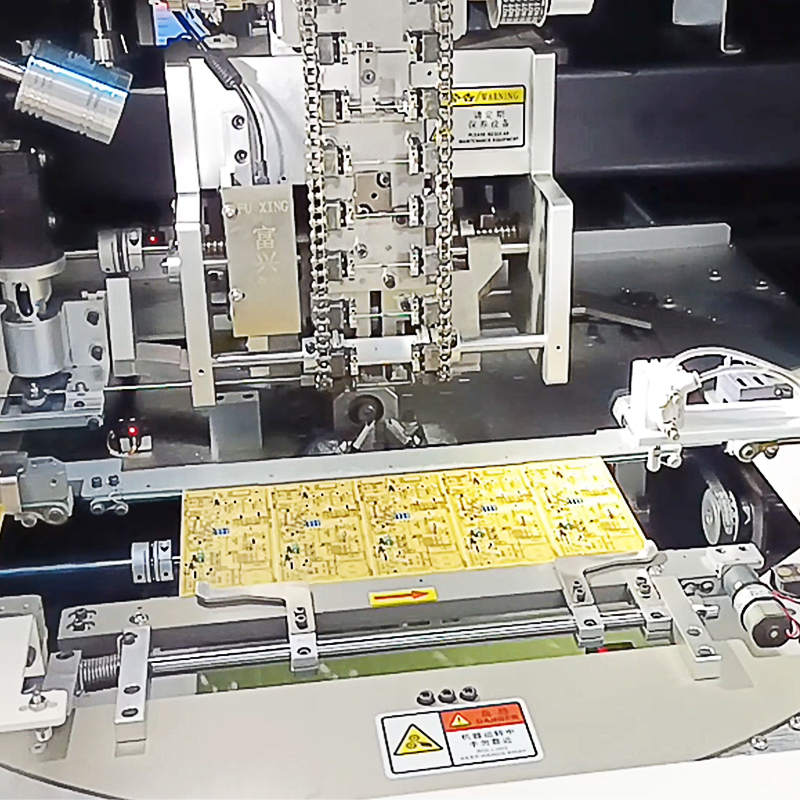

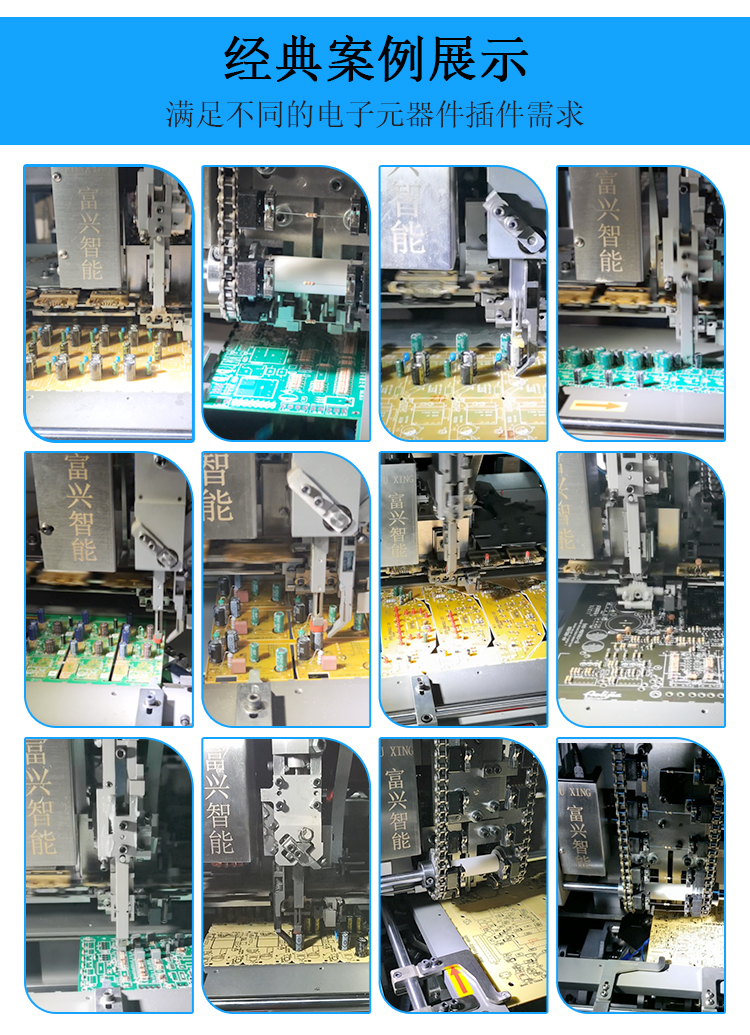

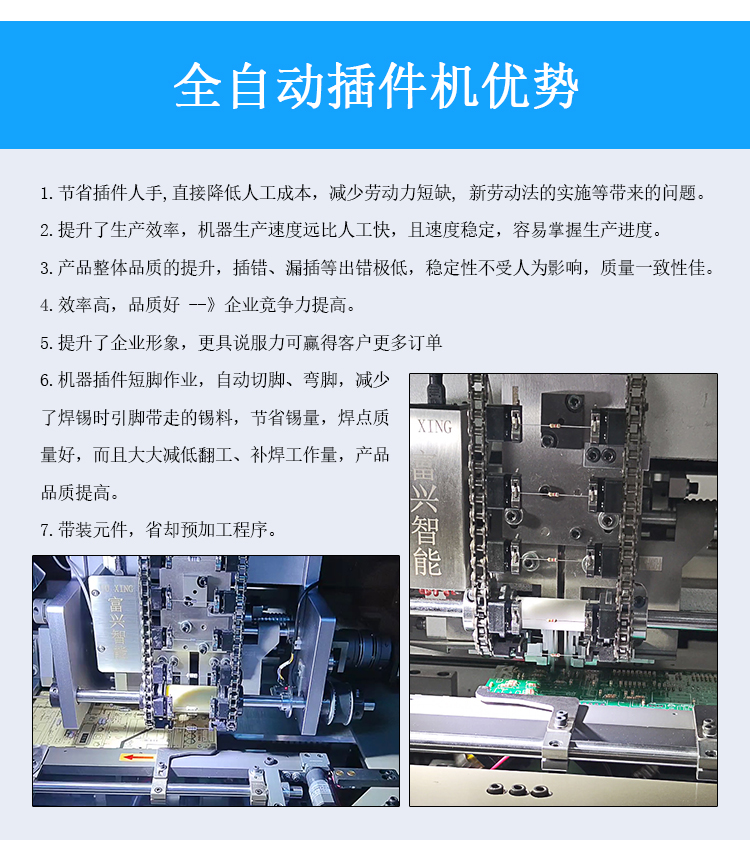

JVA（跳线机） |
|
理论速度 |
Theoretical speed |
0.16秒/点 0.16sec/pcs |
|
插入方向 |
Insertion angle |
平行0°，90°，180°，270° Parallel |
|

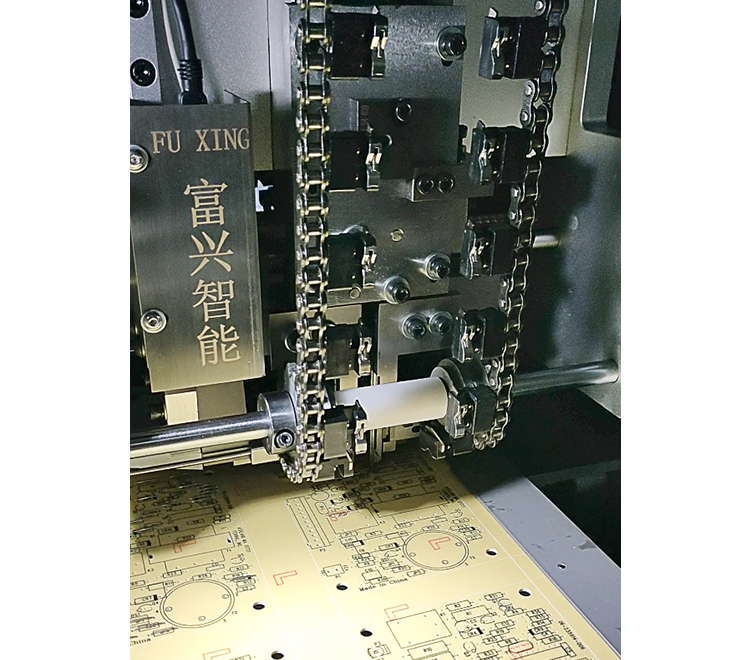

元件种类 |
Components style |
跳线 jumper |
|

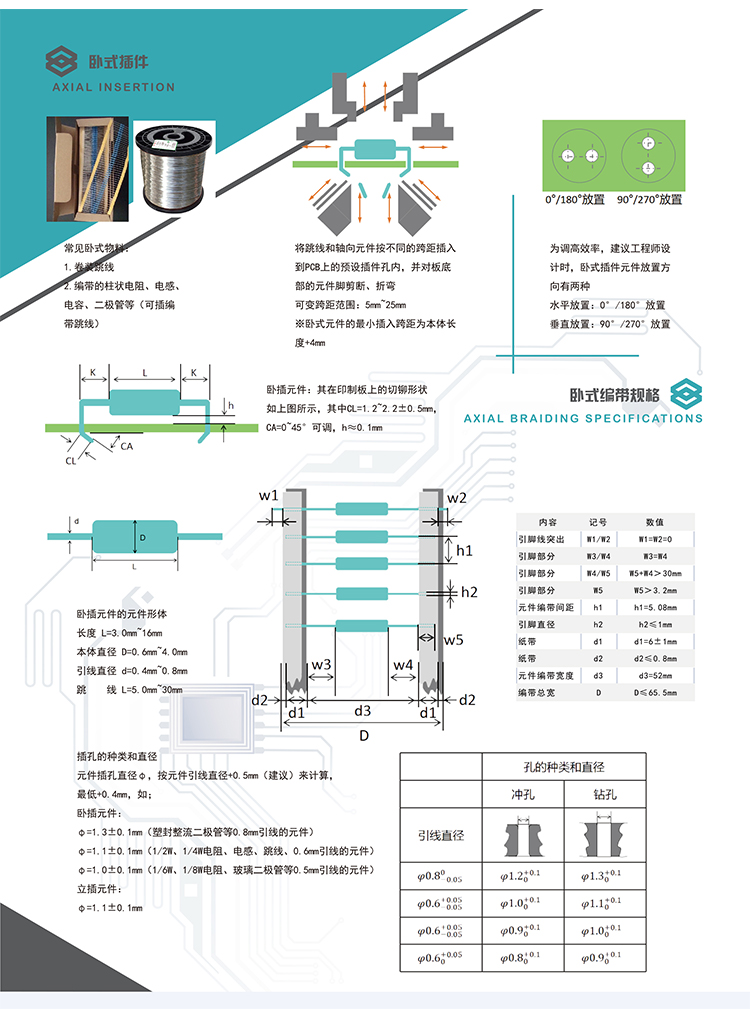

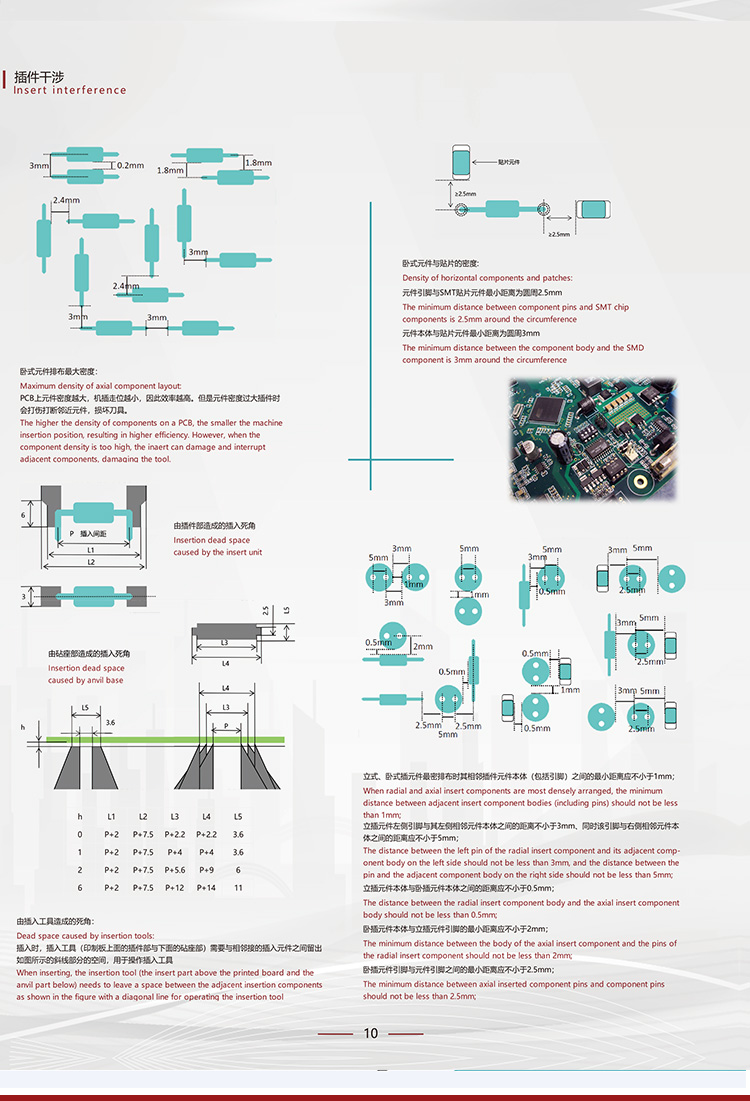

元件规格 |
Components specifications |
引线直径：0.4~0.8mm Lead diameter |
|

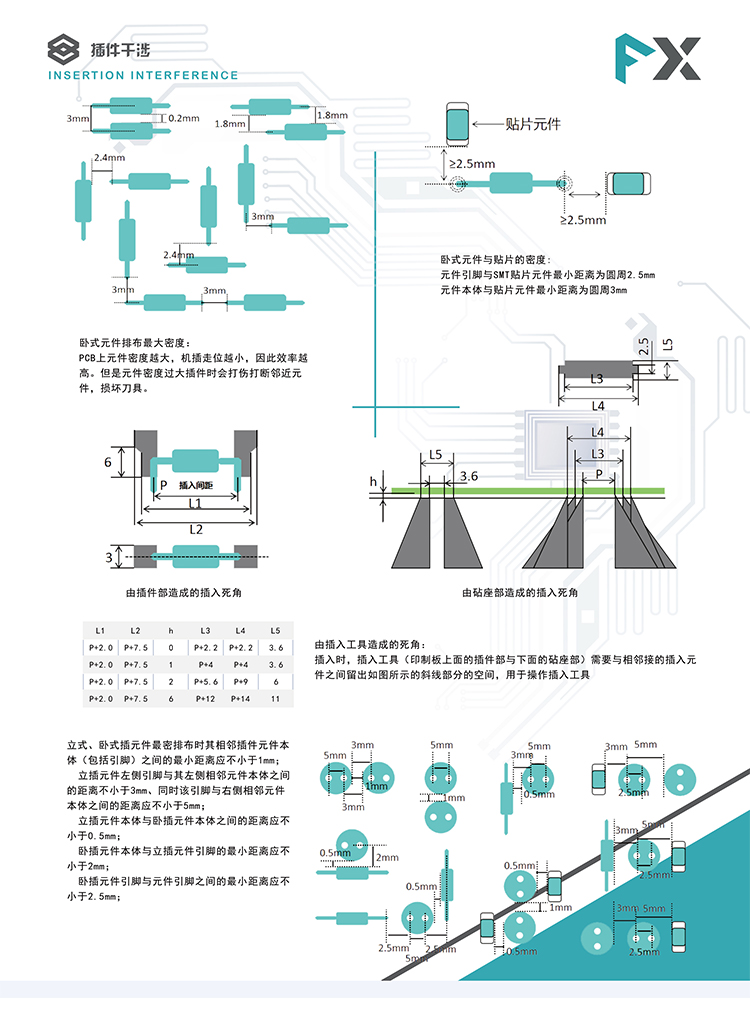

引线跨距 |
Lead span |
专插入跳线5~30mm Specially inserted jumper |
|
元件引线剪角长度 |
Component lead trimming length |
1.2~2.2mm(可调) Adjustable |
|
元件引线弯角角度 |
Component lead bending angle |
5-45°(可调) Adjustable |
|
基板尺寸 |
Substrate size |
50*50mm~330*280mm |
|
基板厚度 |
Substrate thickness |
0.79~2.36mm (标准：1.6mm） 0.79-2.36mm(Standard: 1.6mm) |
|

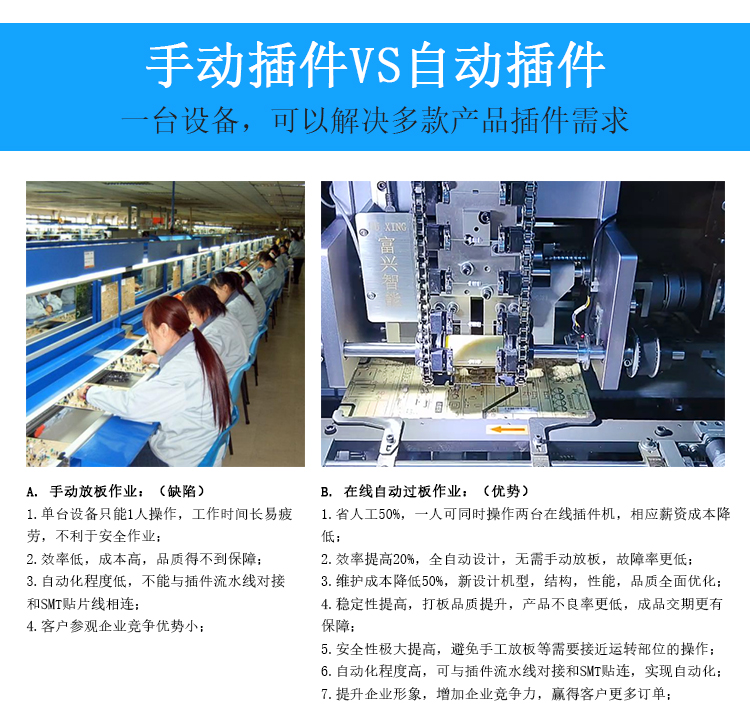

线路板输送方式 |
Circuit board transportation mode |
全自动：左→右（标准）或右→左（选配） Fully automatic: left right (standard) or right left (optional) |
|
基板传送高度 |
Substrate conveying height |
900±20mm |
|
基板传送速度 |
Substrate transfer speed |
3 sec/pcs |
|
PCB上下元件可通过高度 |
Components pass through height on PCB |
上12mm/下8mm 12mm above/8mm below |
|
驱动系统 |
Driving system |
AC伺服,AC马达 AC servo, AC motors |
|
孔位校正方式 |
Hole position offset method |
CCD影像视觉系统,多点MARK视觉校正 CCD Image visual systems, multi-point MARK visual correction |
|
底座驱动方式 |
Base drive mode |
伺服电机 Servo motor |
|
供料器方式 |
Base drive mode |
跳线站 Jumper station |
|
编程方式 |
Programming method |
离线/在线（快速扫描编程功能） Offline/Online (Quick scan programming function) |
|
数据输入方式 |
Data input methods |
USB接口输入(EXCEL文档格式) USB input (EXCEL document-format) |
|
Badmarks识别 |
Identification of defective PCB board |
具有不良PCB板自动识别功能 Automatic recognition function for defective PCB boards |
|
控制系统 |
Control system |
Windows操作系统中英文界面、视窗平台、液晶显示 |
|
MES系统 |
MES system |
无 Without this feature |
|

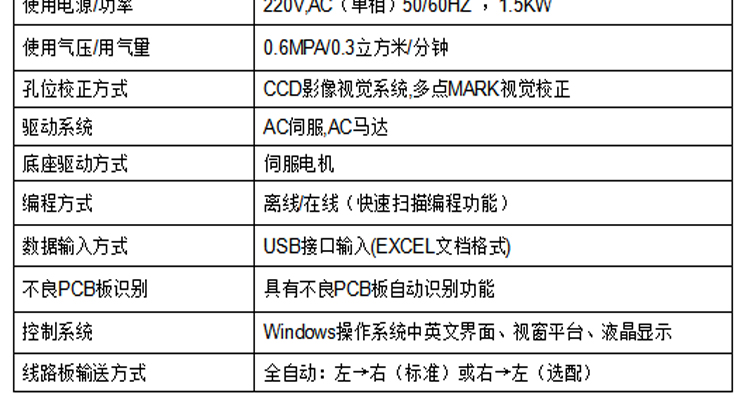

使用电源/功率 |
Power requirement |
220V,AC（单相）50/60HZ ，1.5KW Single phase |
|
使用气压/用气量 |
Use air pressure/gas |
0.6MPA/0.3立方米/分钟 0.6 mpa / 0.3 m³/ min |
|
设备尺寸 |
Main machine size |
L1800mm×W1500mm×H1810mm |
|
机器重量 |
Machine weight |
约1300KG Approximately 1300kg |
