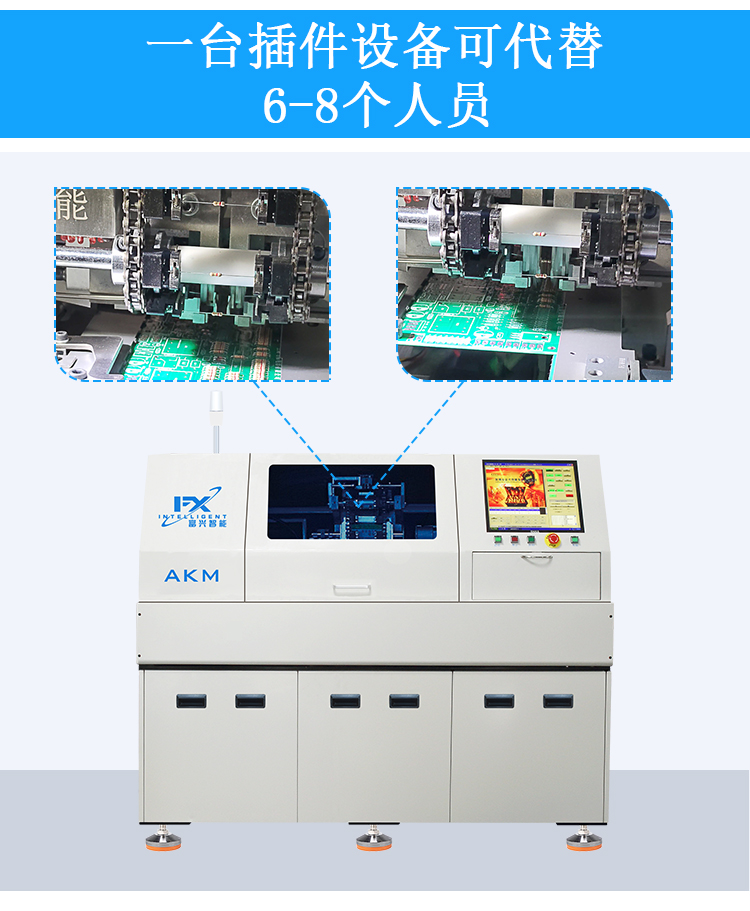

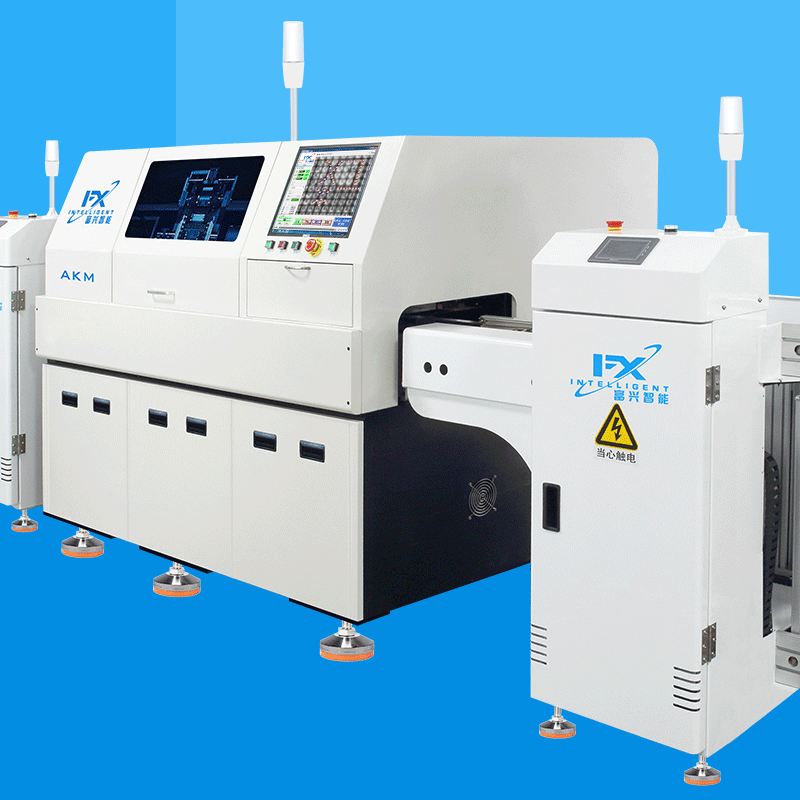

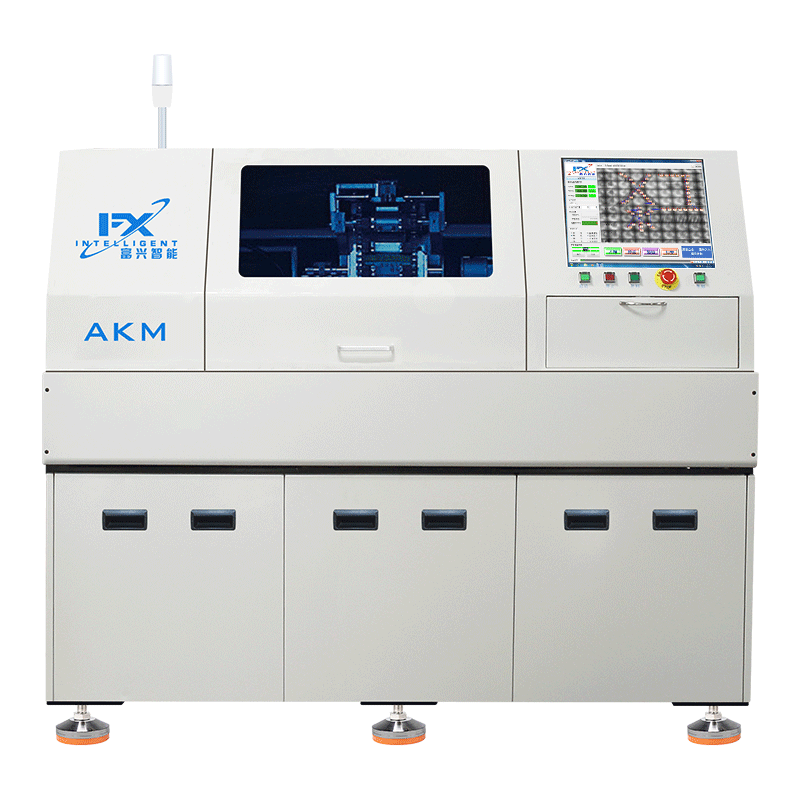

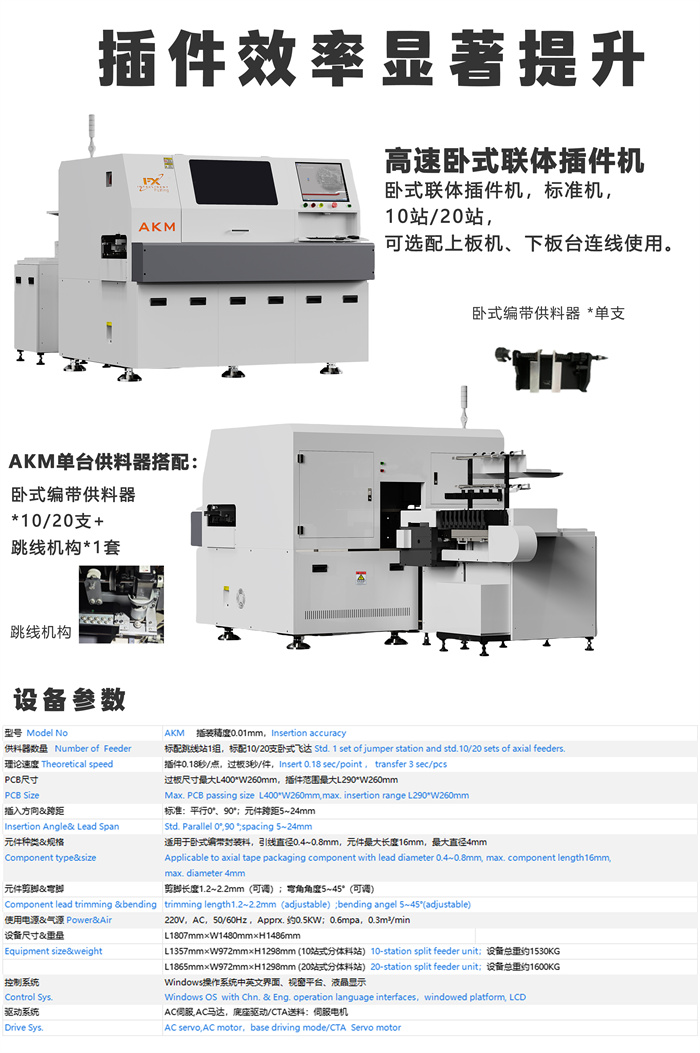

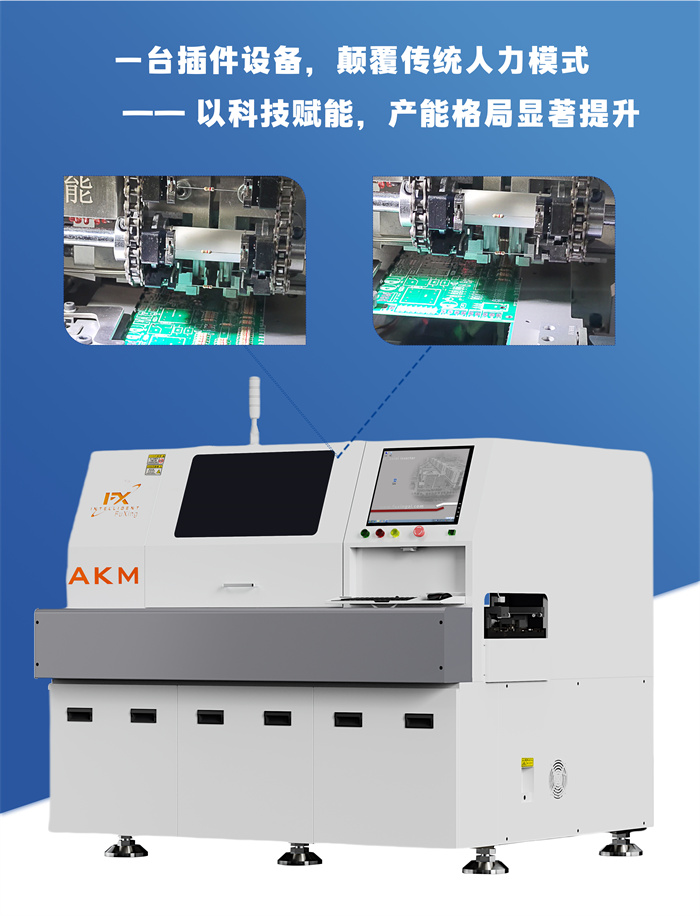

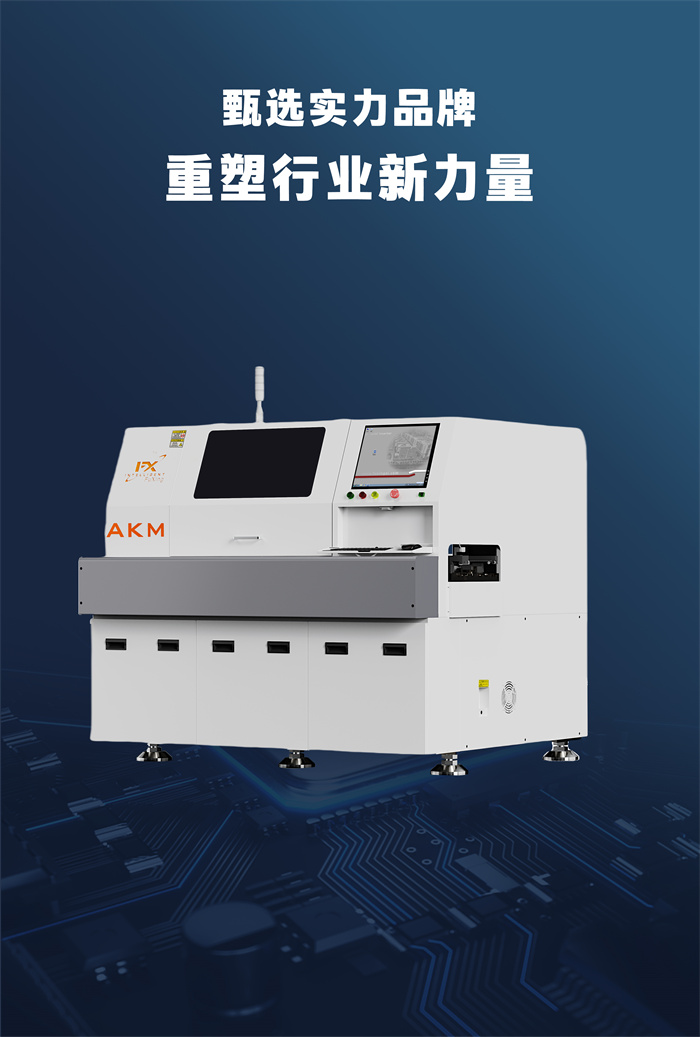

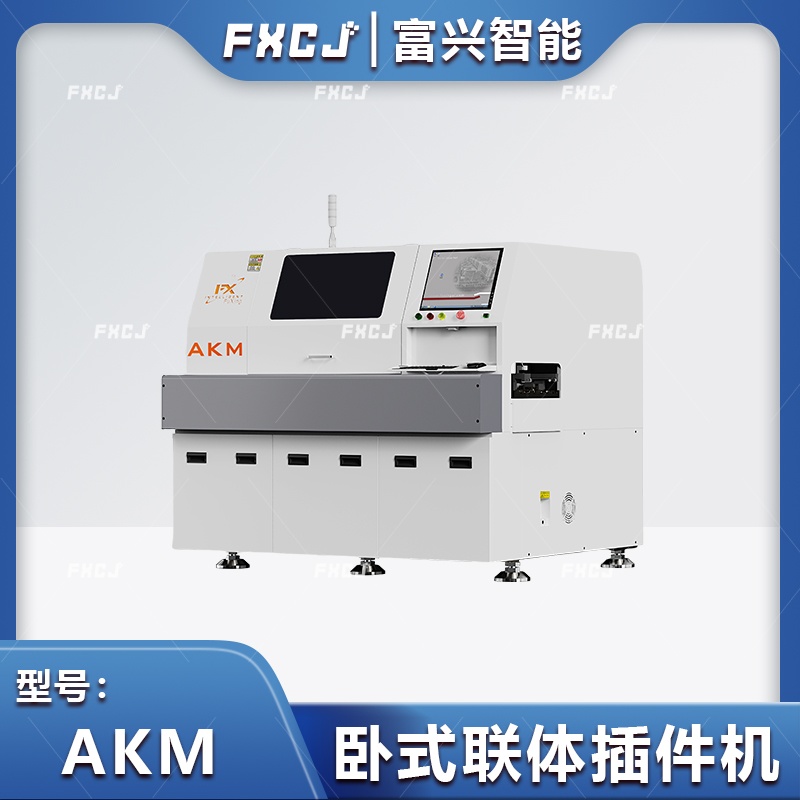

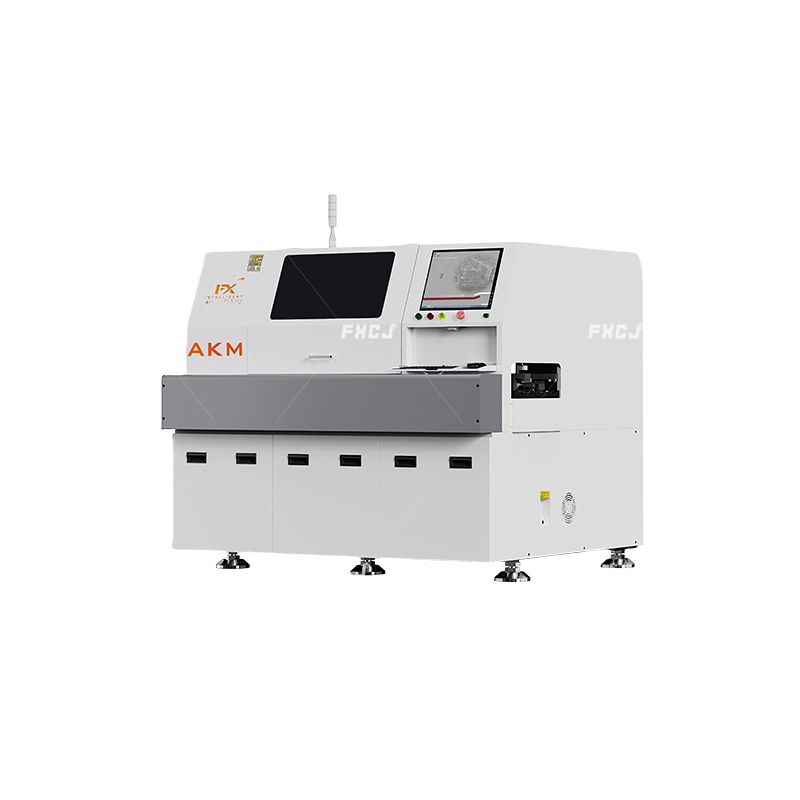

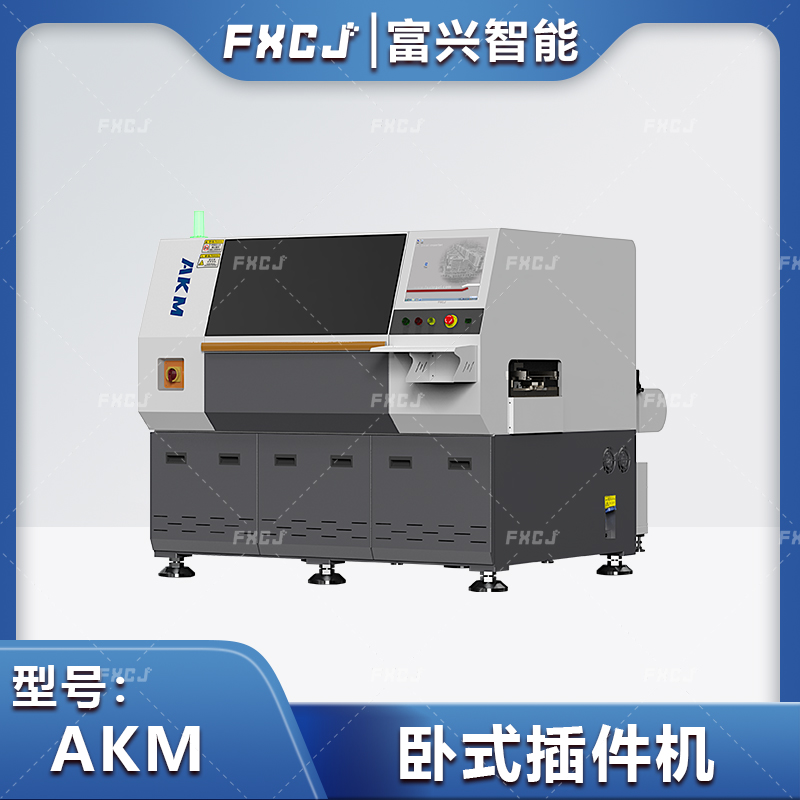

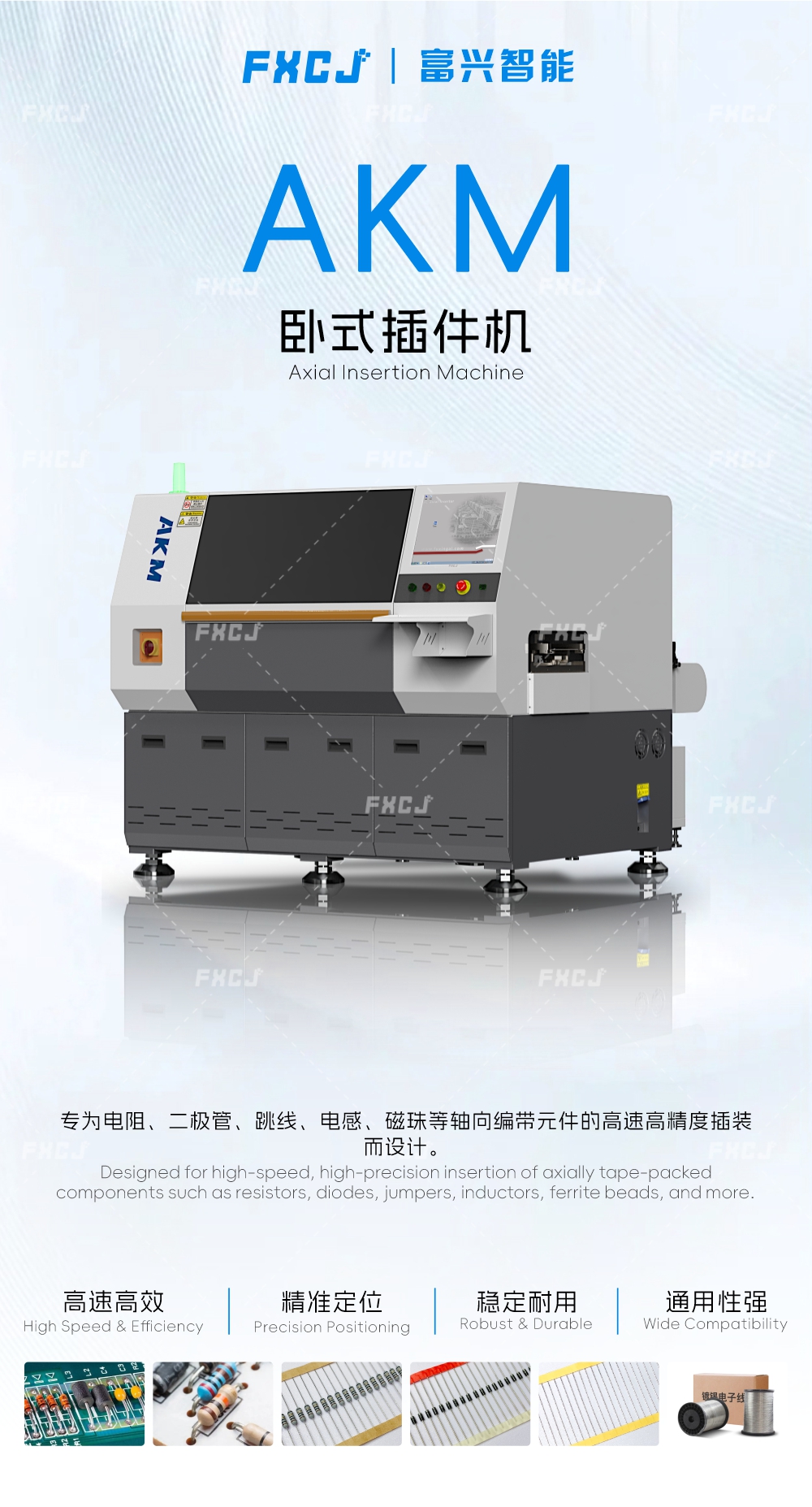

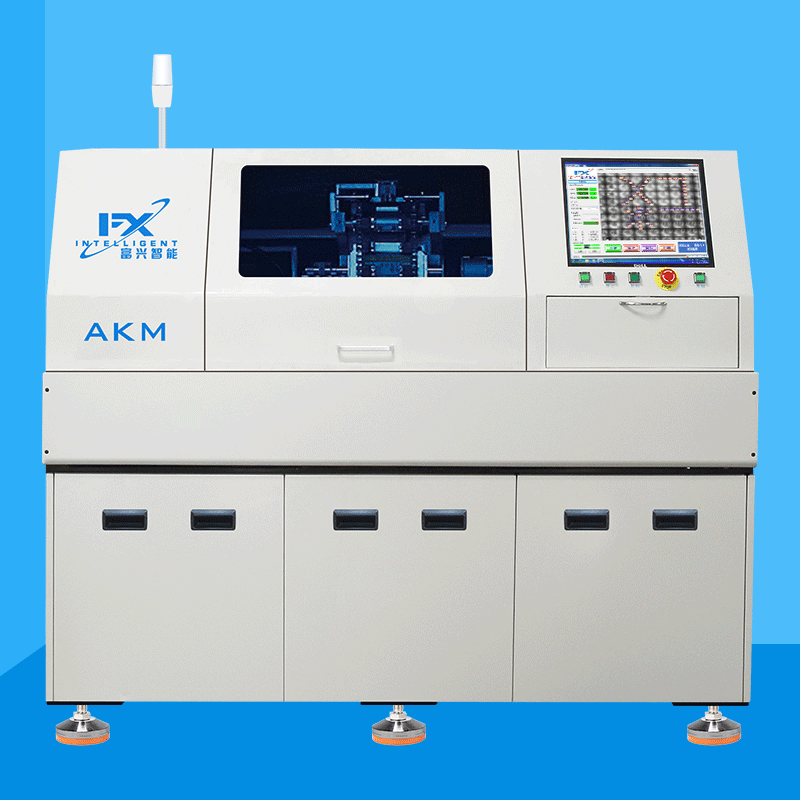

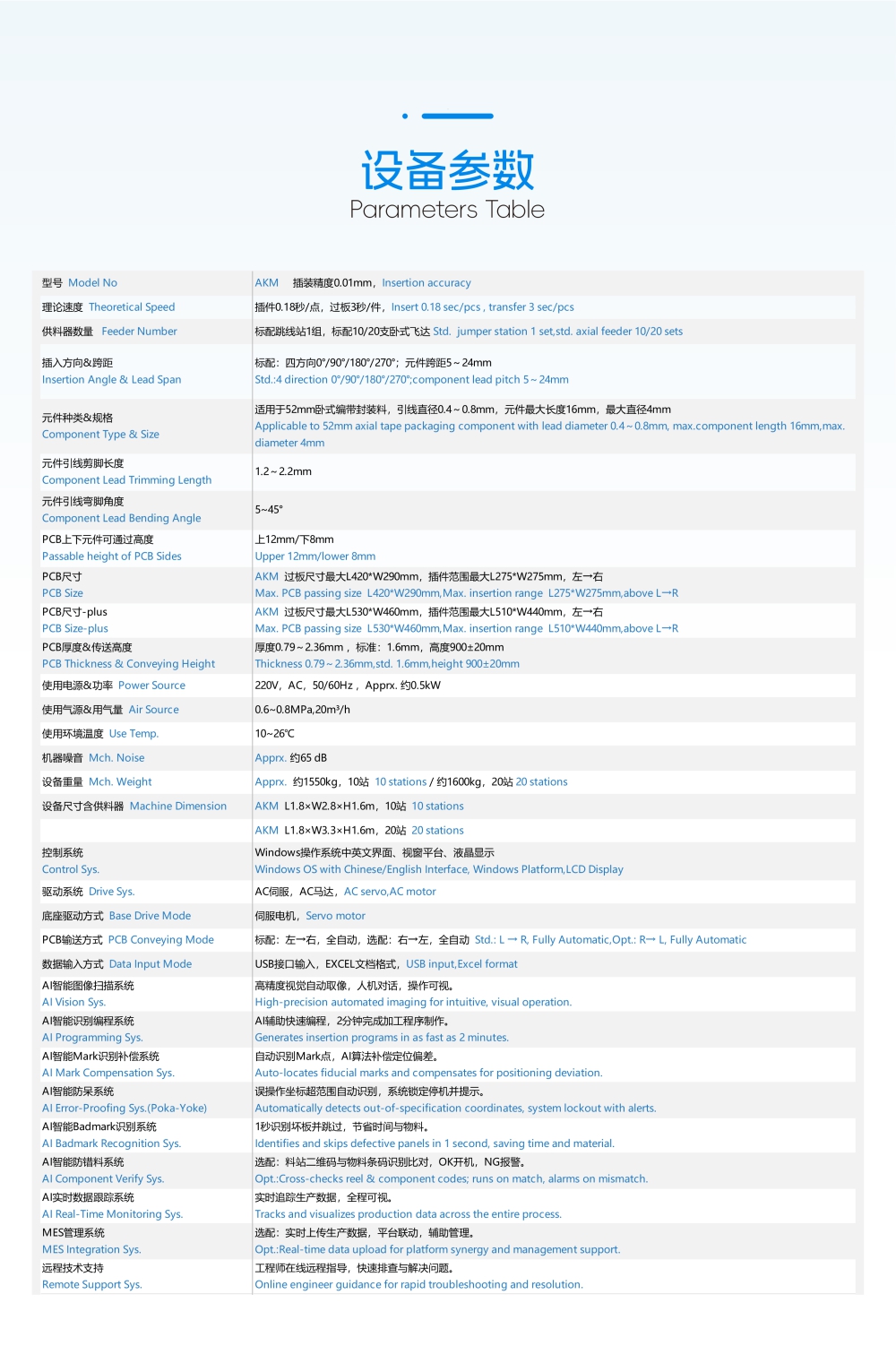

型号 Model No
|
AKM 插装精度0.01mm，Insertion accuracy | |
|
理论速度 Theoretical Speed
|
插件0.18秒/点，过板3秒/件，Insert 0.18 sec/pcs , transfer 3 sec/pcs | |
|
供料器数量 Feeder Number
|
标配跳线站1组，标配10/20支卧式飞达 Std. jumper station 1 set,std. axial feeder 10/20 sets | |
|

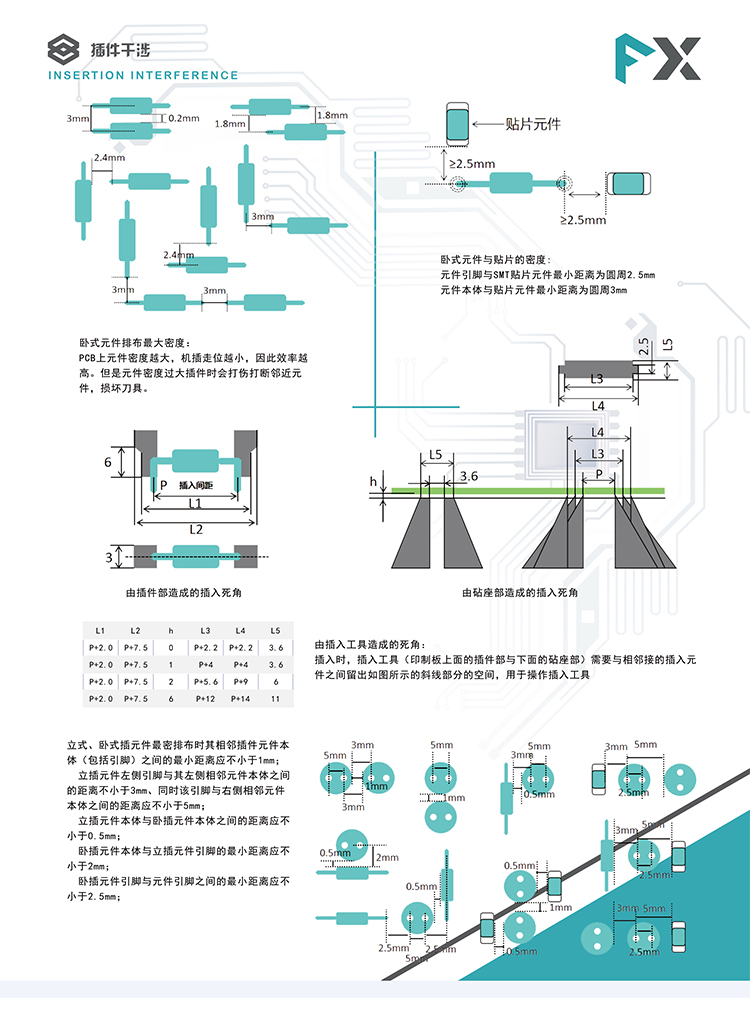

插入方向&跨距 Insertion Angle & Lead Span
|
标配：四方向0°/90°/180°/270°；元件跨距5～24mm Std.:4 direction 0°/90°/180°/270°;component lead pitch 5～24mm |
|
|

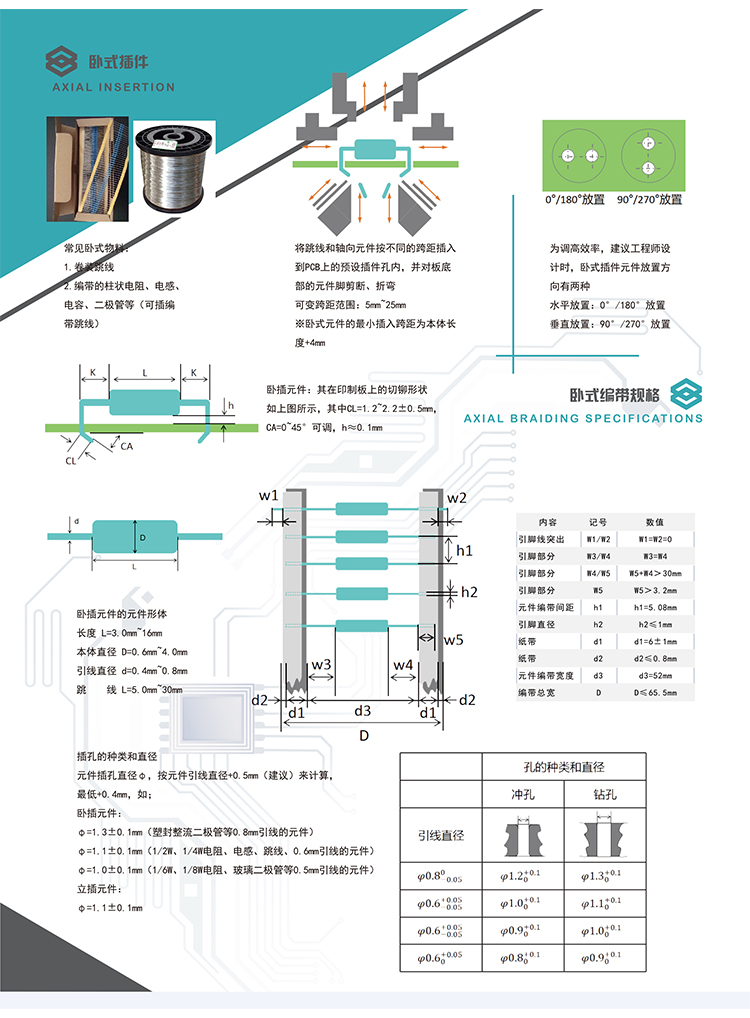

元件种类&规格 Component Type & Size
|

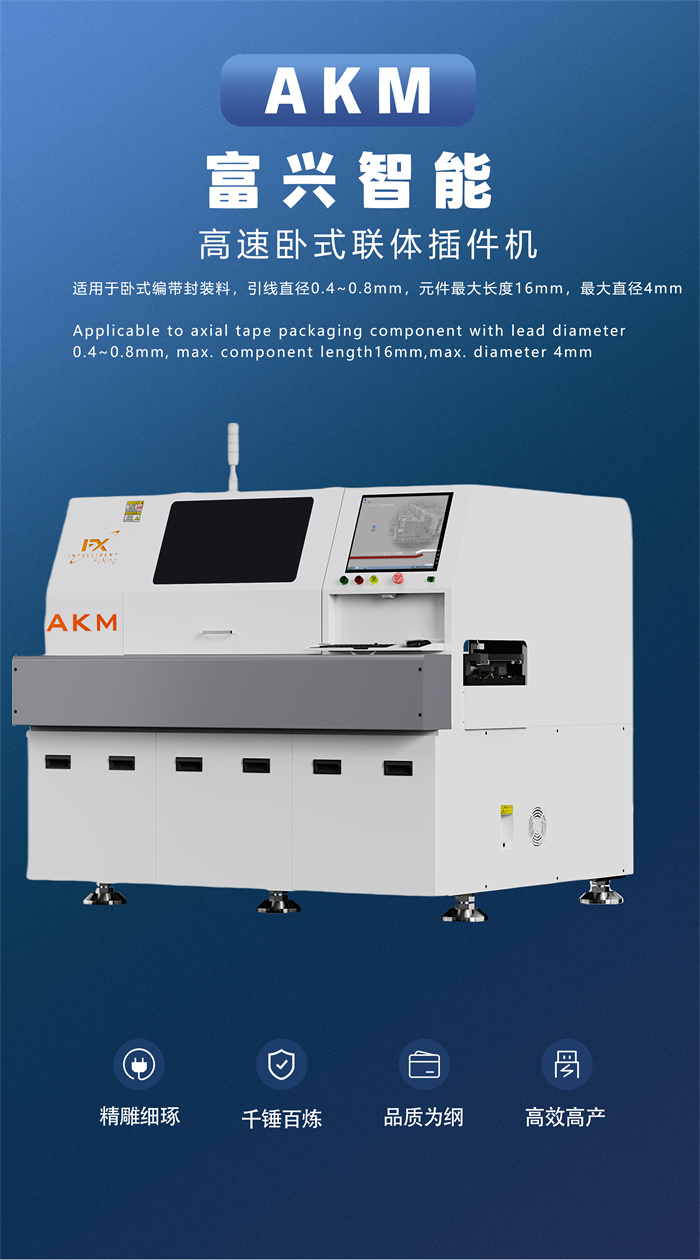

适用于52mm卧式编带封装料，引线直径0.4～0.8mm，元件最大长度16mm，最大直径4mm Applicable to 52mm axial tape packaging component with lead diameter 0.4～0.8mm, max.component length 16mm,max. diameter 4mm |
|
|
元件引线剪脚长度 Component Lead Trimming Length
|
1.2～2.2mm | |
|
元件引线弯脚角度
|
5~45° | |
|
PCB上下元件可通过高度 Passable height of PCB Sides
|
上12mm/下8mm Upper 12mm/lower 8mm |
|
|
PCB尺寸 PCB Size
|
AKM 过板尺寸最大L420*W290mm，插件范围最大L275*W275mm，左→右 Max. PCB passing size L420*W290mm,Max. insertion range L275*W275mm,above L→R |
|
|
PCB尺寸-plus PCB Size-plus
|
AKM 过板尺寸最大L530*W460mm，插件范围最大L510*W440mm，左→右 Max. PCB passing size L530*W460mm,Max. insertion range L510*W440mm,above L→R |
|
|
PCB厚度&传送高度 PCB Thickness & Conveying Height
|
厚度0.79～2.36mm ，标准：1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm,height 900±20mm |
|
|
使用电源&功率 Power Source
|
220V，AC，50/60Hz ，Apprx. 约0.5kW | |
|
使用气源&用气量 Air Source
|
0.6~0.8MPa,20m³/h | |
|
使用环境温度 Use Temp.
|
10~26℃ | |
|
机器噪音 Mch. Noise
|
Apprx. 约65 dB | |
|
设备重量 Mch. Weight
|
Apprx. 约1550kg，10站 10 stations / 约1600kg，20站 20 stations | |
|
设备尺寸含供料器 Machine Dimension
|
AKM L1.8×W2.8×H1.6m，10站 10 stations | |
|
|
AKM L1.8×W3.3×H1.6m，20站 20 stations | |
|

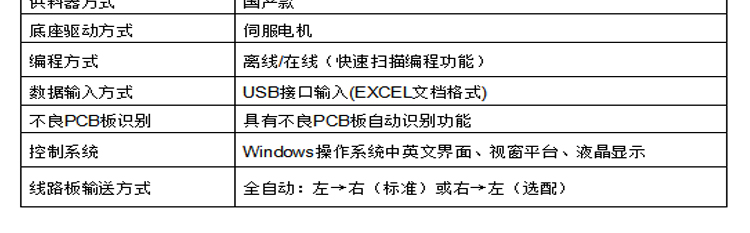

控制系统 Control Sys.
|
Windows操作系统中英文界面、视窗平台、液晶显示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display |
|
|
驱动系统 Drive Sys.
|
AC伺服，AC马达，AC servo,AC motor | |
|
底座驱动方式 Base Drive Mode
|
伺服电机，Servo motor | |
|
PCB输送方式 PCB Conveying Mode
|
标配：左→右，全自动，选配：右→左，全自动 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | |
|
数据输入方式 Data Input Mode
|
USB接口输入，EXCEL文档格式，USB input,Excel format | |
|
AI智能图像扫描系统 AI Vision Sys.
|
高精度视觉自动取像，人机对话，操作可视。 High-precision automated imaging for intuitive, visual operation. |
|
|
AI智能识别编程系统 AI Programming Sys.
|
AI辅助快速编程，2分钟完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. |
|
|
AI智能Mark识别补偿系统 AI Mark Compensation Sys.
|
自动识别Mark点，AI算法补偿定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. |
|
|
AI智能防呆系统 AI Error-Proofing Sys.(Poka-Yoke)
|
误操作坐标超范围自动识别，系统锁定停机并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. |
|
|
AI智能Badmark识别系统 AI Badmark Recognition Sys.
|
1秒识别坏板并跳过，节省时间与物料。 Identifies and skips defective panels in 1 second, saving time and material. |
|
|
AI智能防错料系统 AI Component Verify Sys.
|
选配：料站二维码与物料条码识别比对，OK开机，NG报警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. |
|
|
AI实时数据跟踪系统 AI Real-Time Monitoring Sys.
|
实时追踪生产数据，全程可视。 Tracks and visualizes production data across the entire process. |
|
|
MES管理系统 MES Integration Sys.
|
选配：实时上传生产数据，平台联动，辅助管理。 Opt.:Real-time data upload for platform synergy and management support. |
|
|
远程技术支持 Remote Support Sys.
|
工程师在线远程指导，快速排查与解决问题。 Online engineer guidance for rapid troubleshooting and resolution. |
|
