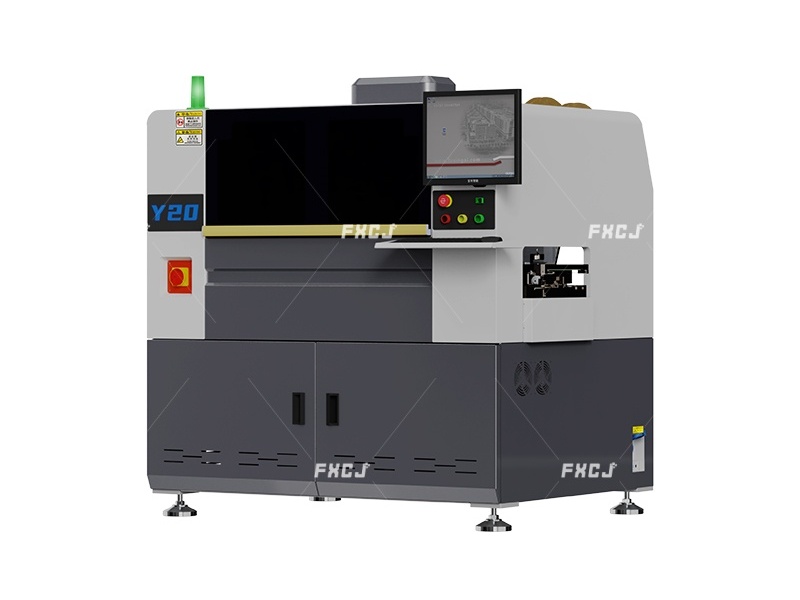

全自动异型插件机Y20

产品类型:异形插件机系列

全自动异型插件机Y20

业务咨询 → 阿里巴巴在线购买 →

24小时服务热线

分享至:

型号

Model

Y系列(异形插件机)

理论速度

Theoretical speed

0.4秒/点 0.4sec/pcs

插入方向

Insertion angle

360°增量为1°

360 °optional, in increments of 1 °

元件规格

Components specifications

长宽高≤40mm*40mm*40mm
Length width height ≦40*40*40mm

元件重量

Components weight

吸取:≤150g,抓取:≤200g
Sucking≤150g,grasping≤200g

元件引线弯角角度

Component lead trimming length

5-45°(可调) adjustable

基板尺寸

Substrate size

最小50mm*50mm,最大350mm*250mm
min. 50mm*50mm, max. 350mm*250mm

基板厚度

Substrate thickness

0.79~2.36mm (标准:1.6mm)
0.79-2.36mm(Standard: 1.6mm)

线路板输送方式

Circuit board transportation mode

全自动:左→右(标准)或右→左(选配)
Fully automatic: left right (standard) or right left (optional)

基板传送高度

Substrate conveying height

900±20mm

基板传送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通过高度

Components pass through height on PCB

23mm/下8mm
23mm above/8mm below

驱动系统

Driving system

AC伺服,AC马达    AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像视觉系统,MARK点视觉校正
CCD image vision system, MARK point visual correction

底座驱动方式

Base drive mode

电磁阀+精密气缸

Imported solenoid valve+precision cylinder

编程方式

Programming method

离线/在线(快速扫描编程功能)
Offline/Online (Quick scan programming function)

数据输入方式

Data input methods

USB接口输入(EXCEL文档格式)
USB input (EXCEL document-format)

不良PCB板识别

Identification of defective PCB board

具有不良PCB板自动识别功能
Automatic recognition function for defective PCB boards

控制系统

Control system

Windows操作系统中英文界面、视窗平台、液晶显示
Windows operating system, Chinese&English interface, platform, LCD display

MES系统

MES system

支持MES接口(可选配)

Supporting MES interface (optional)

使用电源/功率

Power requirement

220V,AC(单相)50/60HZ ,1.5KW
Single phase,approximately 1.5kw

使用气压/用气量

Use air pressure/gas

0.6MPA/0.3立方米/分钟  0.6 MPA / 0.3 m³/ min

主机尺寸

Main machine size

主机:L1809mm×W1509mm ×L1850mm(可定制)
Host: L1809mm×W1509mm L1850mm(customizable)

料站尺寸

Feeder station size

无分体料站  without split feeder station

机器重量

Machine weight

1100KG  Approximately 1100kg
