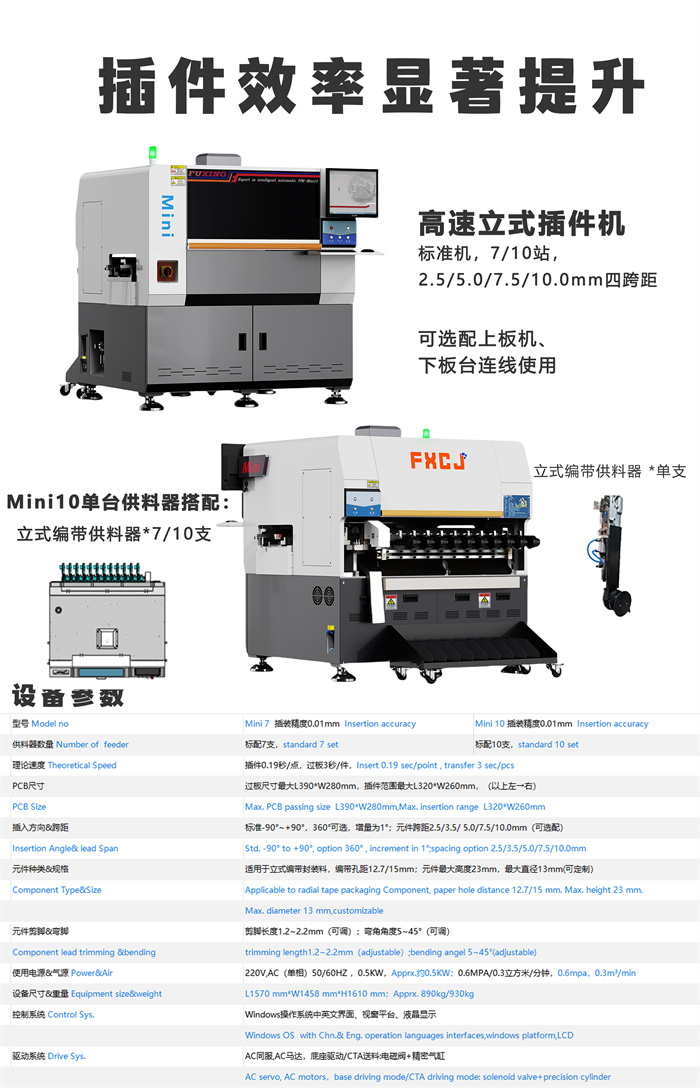

规 格 参 数 |
型号 |

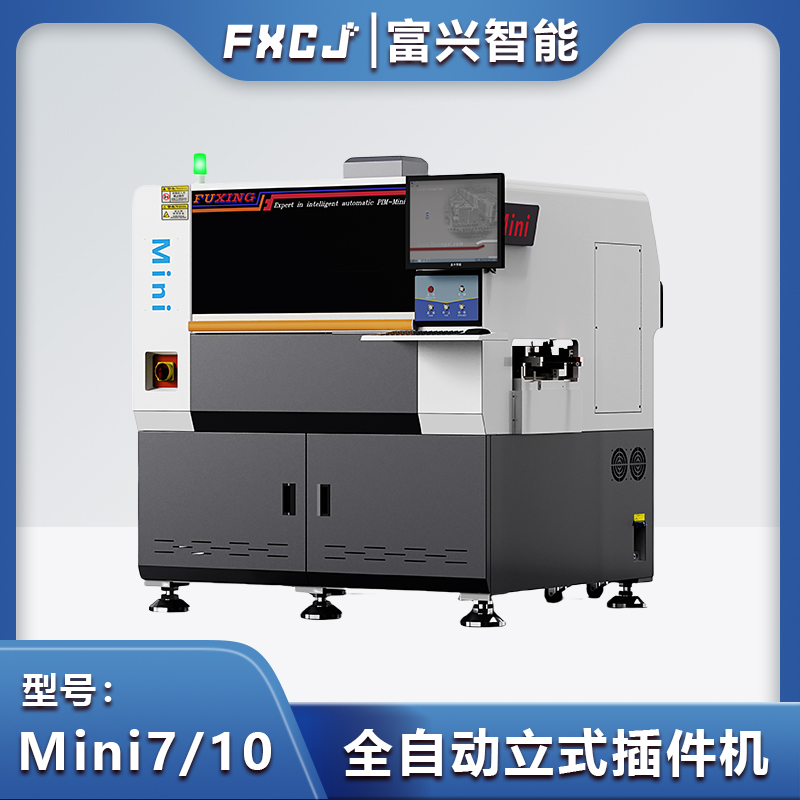

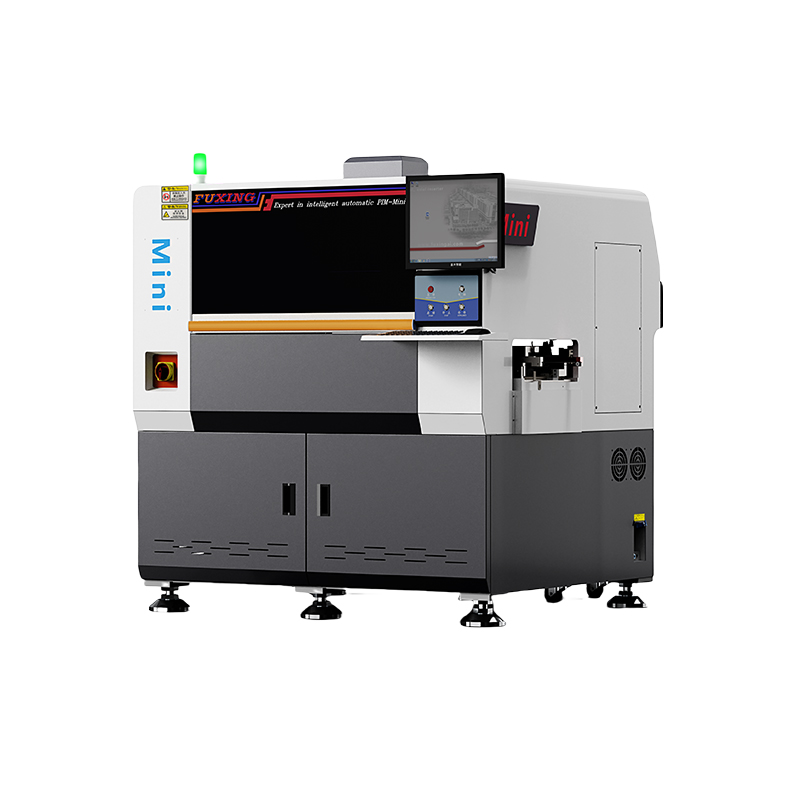

Mini10 |
|
理论速度 |
0.19秒/点 |
|
|
插入方向 |
标准：-90°～+90°，360°可选，增量为1° |
|
|
引线跨距 |
间距2.5/3.5/ 5.0/7.5/10.0mm(可选配) |
|
|
元件种类 |

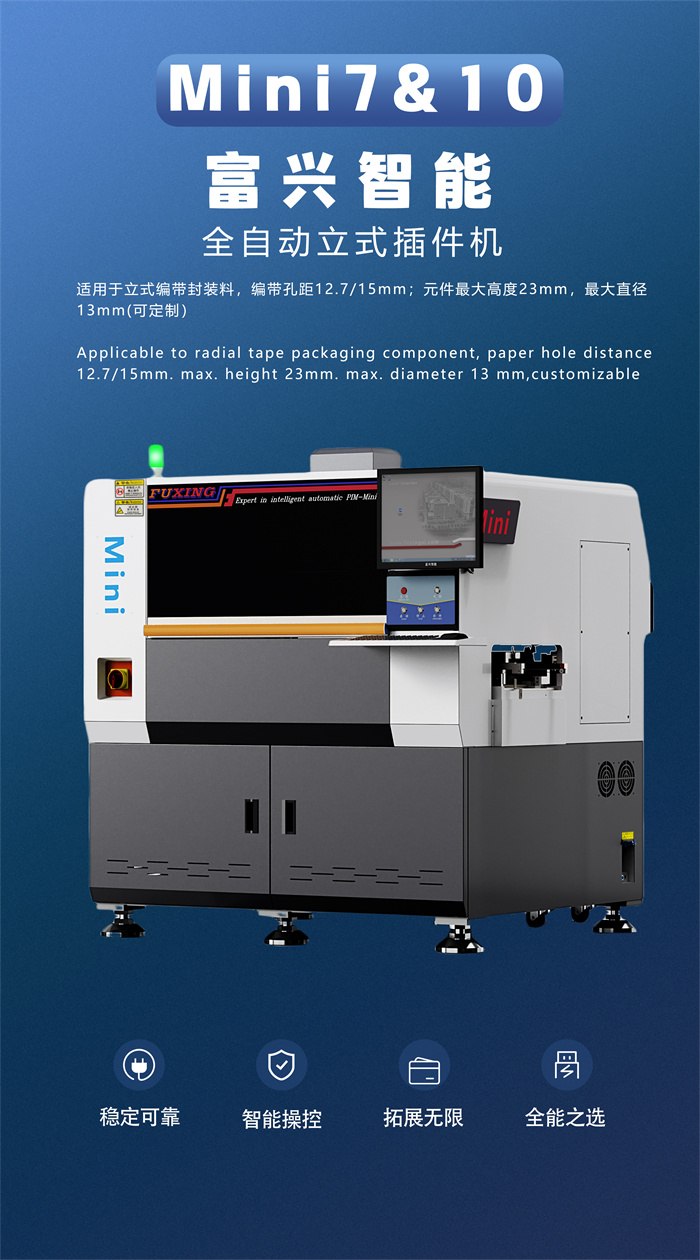

电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、弹簧 、电位器、保险丝座、熔断丝等立式编带封装料,纸带孔距12.7mm/15.0mm |
|
|
元件规格 |
最大高度为23mm，最大直径为13mm(可定制） |
|
|
元件可通过高度 |
上23mm/下8mm |
|
|
元件引线剪角长度 |
1.2~2.2mm(可调) |
|
|
元件引线弯角角度 |
5-45°(可调) |
|
|
过板尺寸 |
最大L390*W280mm（左→右） |
|
|
插件范围 |
最大L280*W260mm（左→右） |
|
|
基板厚度 |
0.79~2.36mm (标准：1.6mm） |
|
|
基板传送速度 |
3 秒/件 |
|
|
基板传送高度 |
900±20mm |
|
|
使用电源/功率 |
220V,AC（单相）50/60HZ ，1.5KW |
|
|
使用气压/用气量 |
0.6MPA/0.3立方米/分钟 |
|
|
设备尺寸(长*宽*高) |
L1570mm*W1485mm*H1645mm（10站位） |
|
|
设备重量 |
约1000kg |
|
|
功 能 配 置 |
控制系统 |
Windows操作系统中英文界面、视窗平台、液晶显示 |
|
驱动系统 |
AC伺服,AC马达 |
|
|
底座驱动方式 |
电磁阀+精密气缸 |
|
|
CTA送料方式 |
电磁阀+精密气缸 |
|
|
线路板输送方式 |
全自动：左→右（标准）或右→左（选配） |
|
|
数据输入方式 |
USB接口输入(EXCEL文档格式) |
|
|

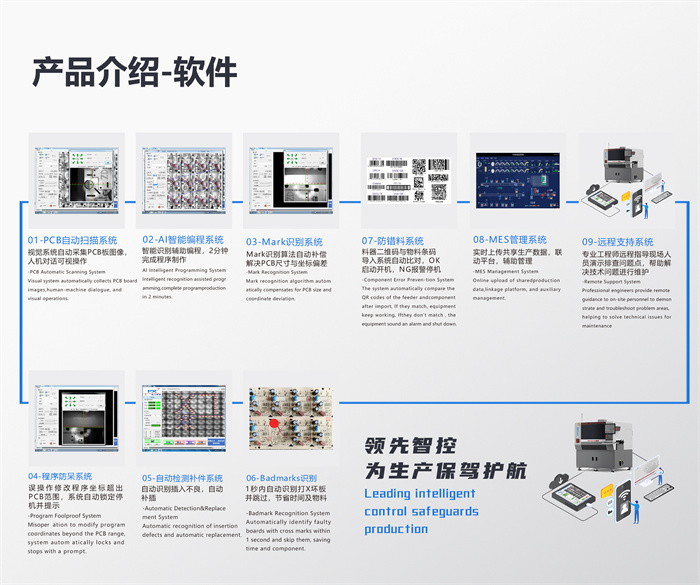

PCB自动扫描系统 |
视觉系统自动采集PCB板图像，人机对话，可视操作 |
|
|
AI智能编程系统 |
智能识别辅助编程，2分钟完成程序制作 |
|
|
Mark识别系统 |
Mark识别算法自动补偿，解决PCB尺寸与坐标偏差 |
|
|
自动检测补件系统 |
自动识别插入不良，自动补插 |
|
|
Badmark识别系统 |
1秒内自动识别打X坏板并跳过，节省时间及物料 |
|
|
程序防呆系统 |
误操作修改程序坐标超出PCB范围，系统自动锁定停机并提示 |
|
|
MES管理系统 |
实时上传共享生产数据，联动平台，辅助管理 |
|
|
防错料系统 |
供料器二维码与物料条码导入系统自动比对，OK启动开机，NG报警停机 |
|
|
远程技术支持 |
专业工程师远程指导现场人员演示排查问题点，帮助解决技术问题或进行维护 |
